Инструкция по установке замка BDS05-S

Пошаговый гид по установке замка.

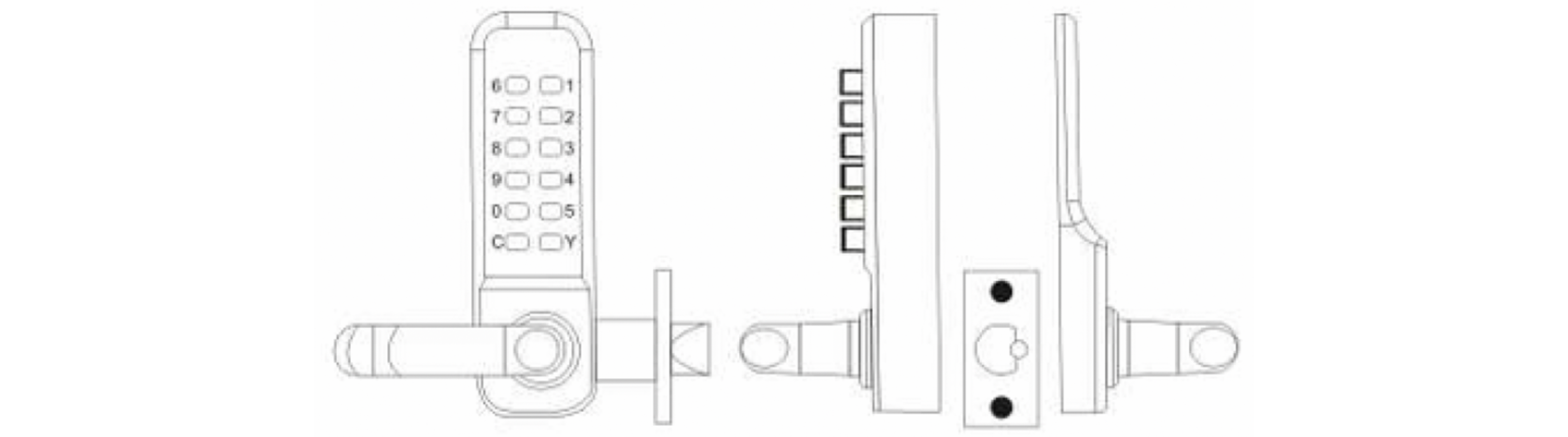

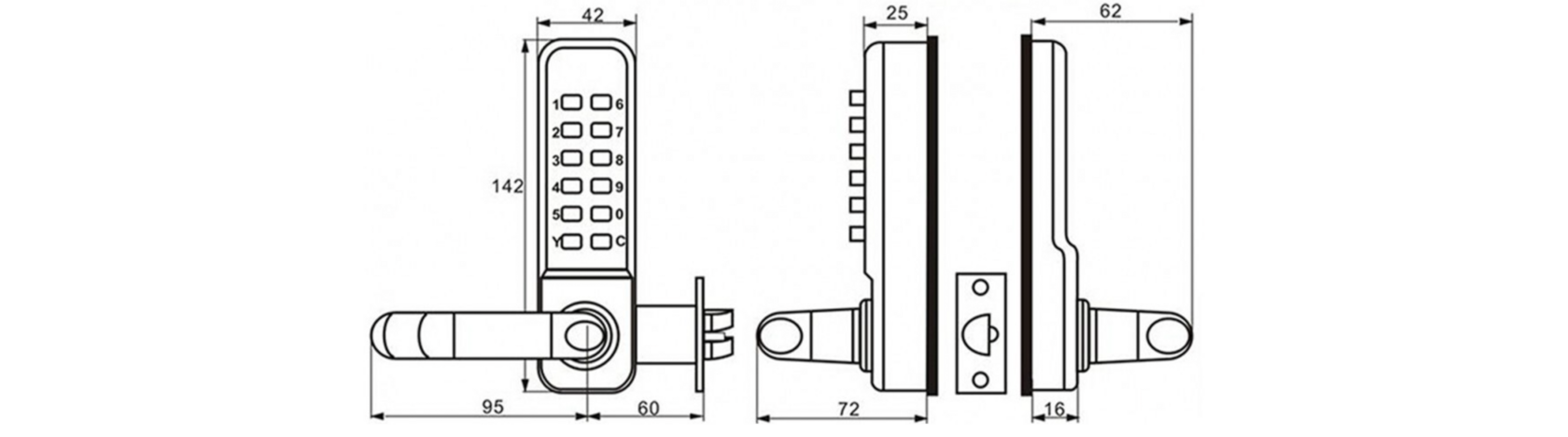

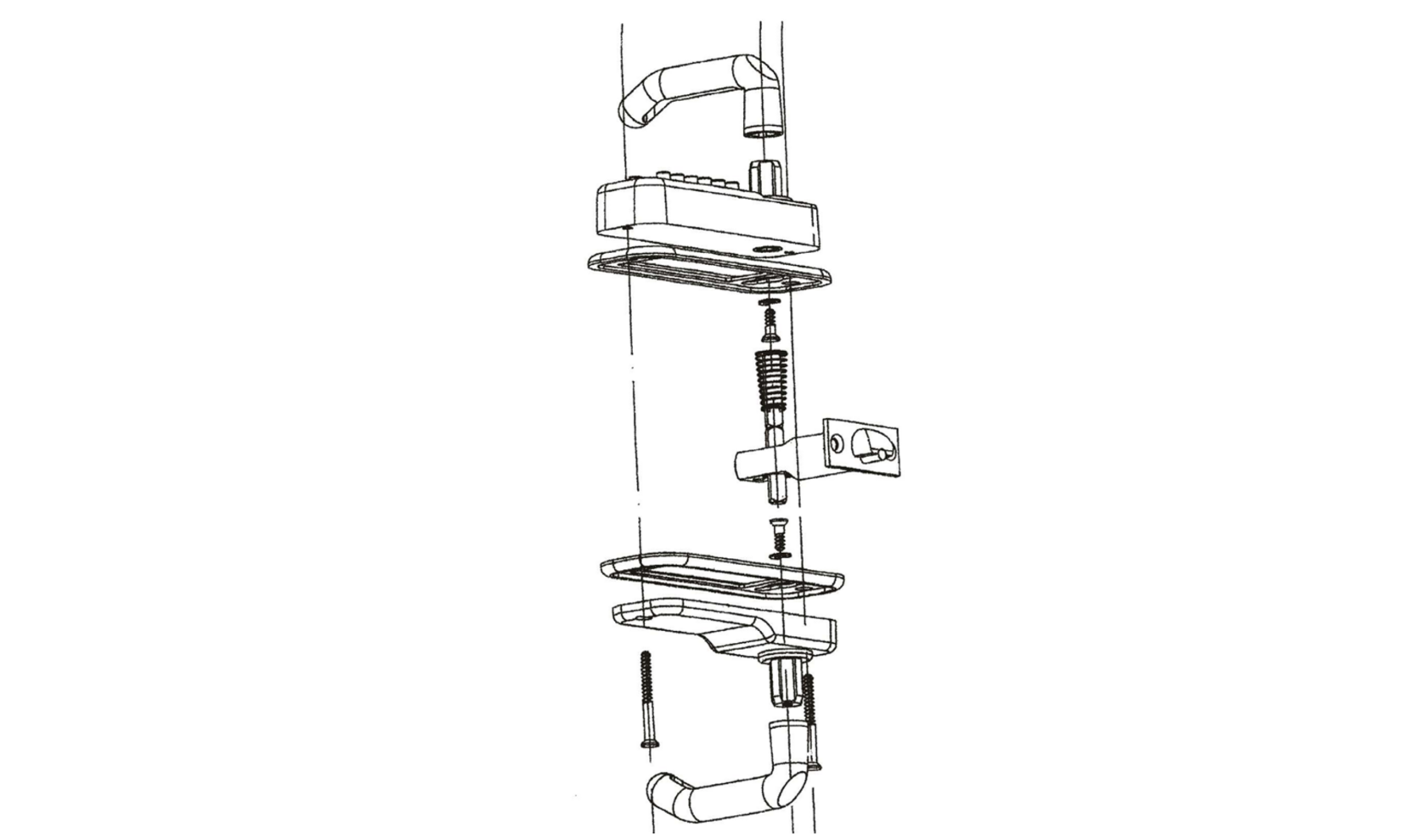

Схема и параметры замка

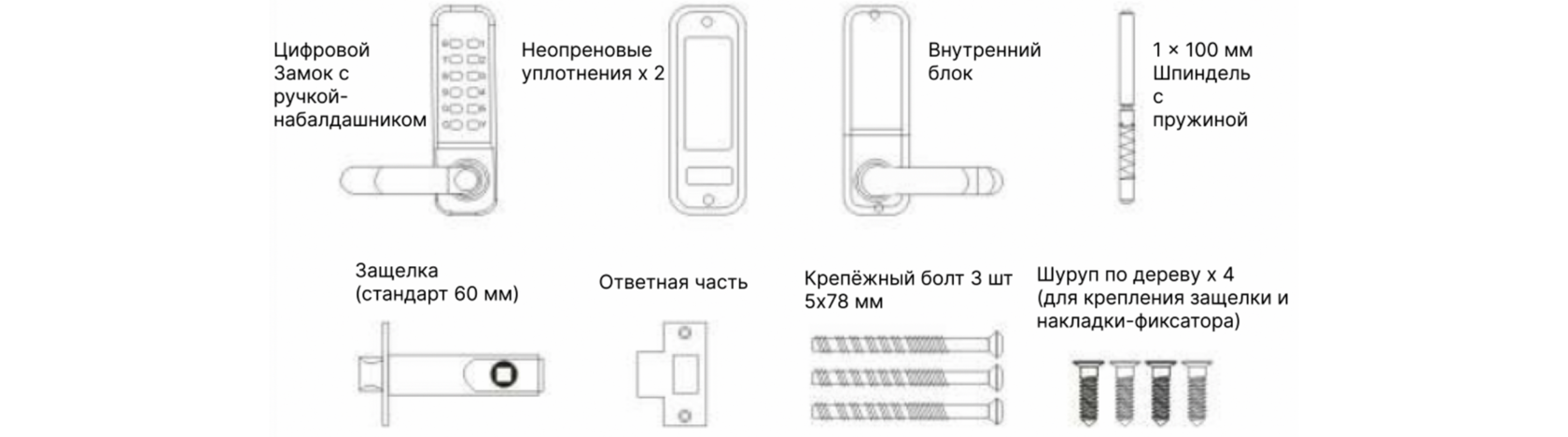

Комплектация:

Инструменты для установки:

Перед установкой:

Убедитесь, что все детали работают правильно.
Выберите и установите код, следуя инструкциям «Установка/Изменение кода» ниже. Все или часть кнопок можно выбрать в любом порядке.
Убедитесь, что обе ручки на цифровом замке могут свободно двигаться перед фиксацией. Проверьте, что функция удержания может быть активирована и удерживает защелку в втянутом положении и ручку нажатой. Также проверьте, что защелка движется свободно при нажатии на конец и при повороте шпинделя.
Убедитесь, что дверь подходит для установки этого замка (идеальная толщина двери: 35–65 мм).

Установка/Изменение кода:

На задней стороне замка вы увидите винтовые кнопки, которые соответствуют кнопкам на передней стороне замка.

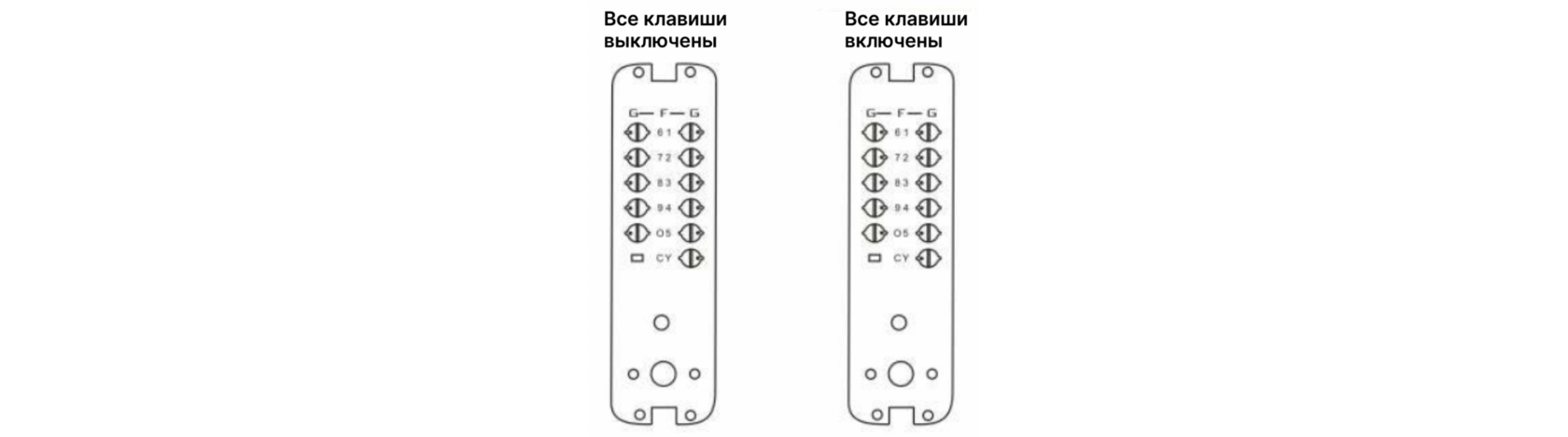

Чтобы установить числа, которые вы хотите использовать в коде, поверните винтовую кнопку, соответствующую желаемой цифре, на 180 градусов так, чтобы точка была направлена внутрь (к F). Если вы хотите исключить число из кода, поверните винтовую кнопку так, чтобы точка была направлена наружу (к G).

Важное примечание:
Убедитесь, что код на замке работает, прежде чем установить замок и закрыть дверь. Когда замок запрограммирован и вы хотите изменить код, обязательно поверните все винтовые кнопки по часовой стрелке на 180 градусов (все точки направлены наружу), чтобы отменить исходный код, а затем установите новый.

Каждый раз, когда вы хотите открыть дверь, вы должны начать с нажатия «C». Засов на задней стороне можно использовать, чтобы держать защелку открытой, просто повернув рычаг, чтобы убрать защелку, и переместив засов на противоположную сторону.

Установка:

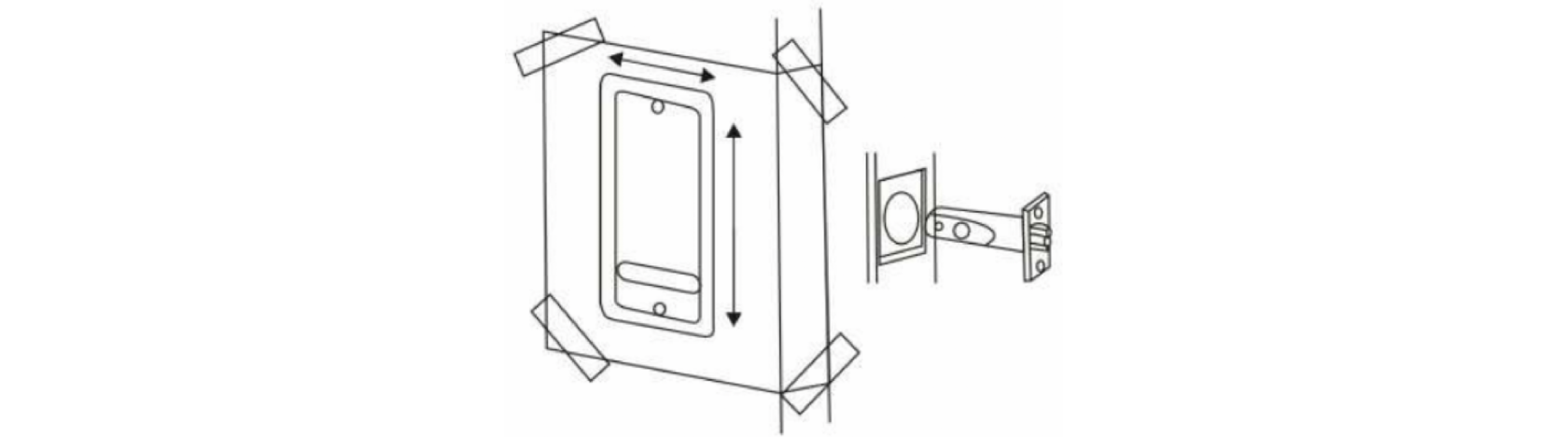

Примените шаблон:

Прикрепите шаблон к двери. Убедитесь, что вы согнули его вдоль соответствующей линии в зависимости от заднего расстояния на защелке (60 мм).
Отметьте и просверлите два отверстия диаметром 10 мм и одно отверстие диаметром 14 мм.
Отметьте центральную точку на «центральной линии защелки» на краю двери.
Просверлите отверстие диаметром 25 мм на глубину 85 мм.
Вставьте защелку в отверстие и обведите лицевую пластину.
Удалите защелку и вырежьте паз глубиной 3 мм, чтобы лицевая пластина была заподлицо с дверью.
Закрепите защелку с помощью деревянных шурупов.

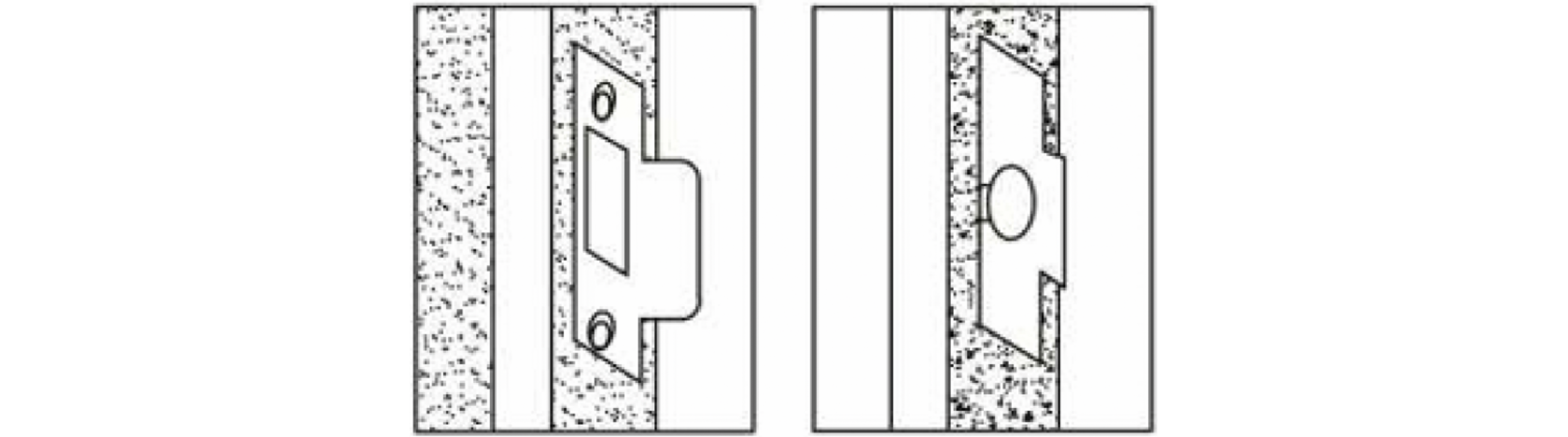

Установка ответной планки:

Установите ответную планку на дверь так, чтобы она совпадала с плоской основой защелкивающего болта (не с плунжером).
Отметьте внутренние и внешние края ответной планки карандашом или маркером, затем удалите и вырежьте 1 мм фальца, чтобы ответная планка была на одном уровне с поверхностью дверной коробки.
Просверлите или вырежьте углубление для защелкивающего болта.
Закрепите ответную планку сначала одним винтом. Проверьте замок, чтобы убедиться, что он работает и защелкивается и запирается правильно. Если это не так, внесите необходимые корректировки перед окончательным закреплением.

Установка замка:

Отрежьте длину фиксирующего болта в соответствии с толщиной двери.
Установите неопреновые уплотнения между передней и задней пластинами и установите их на дверь.
Затяните верхние и нижние крепления, но не перетягивайте фиксирующие болты, так как это может привести к деформации и плохой работе.

Обратите внимание: Не закрывайте дверь, пока не убедитесь, что код работает.

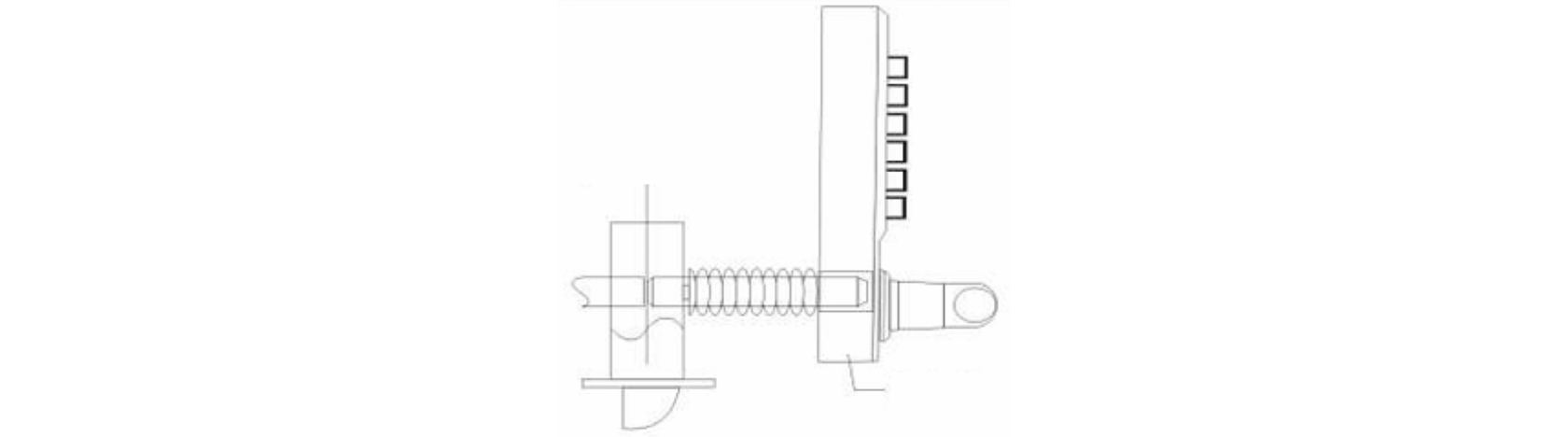

Установка шпинделя с пружиной:

Разрез загружается пружиной, которая обеспечивает выравнивание линии разреза с центральной линией защелки.
Пружина может использоваться для дверей толщиной от 35 до 60 мм.
Установленная пружина должна быть вставлена в конец передней пластины.

Дополнительная информация:

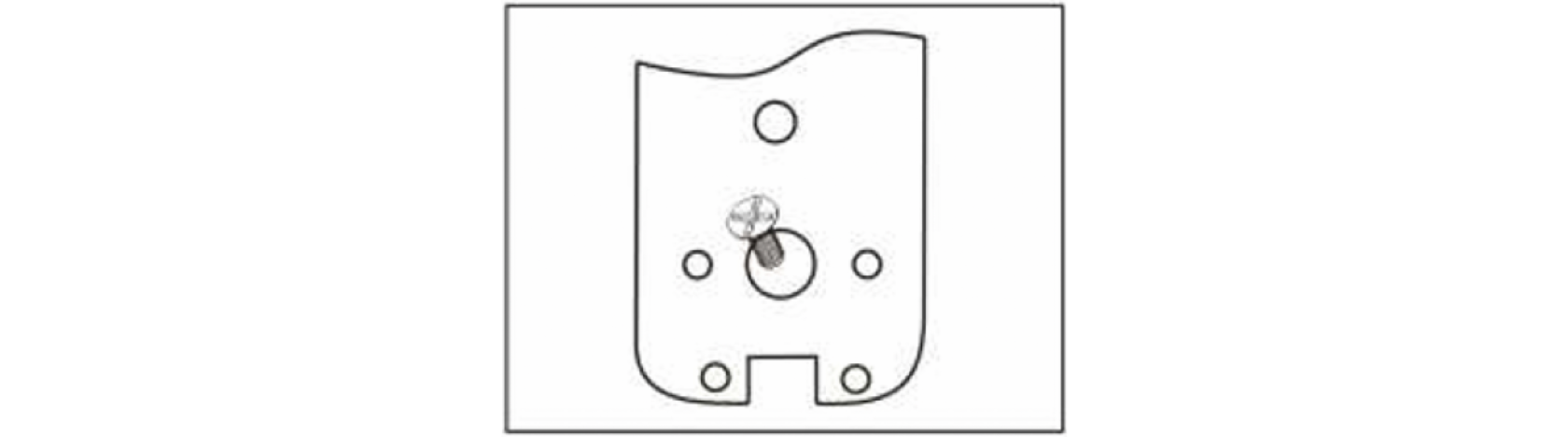

Если дверная рама мешает работе рычага, его можно перевернуть, просто ослабив винт в большом отверстии на задней стороне с помощью отвертки. Это ослабит ручку, и вы сможете повернуть ее в положение, которое лучше всего подходит для вашей двери. Пожалуйста, обратитесь к схеме.

Обратите внимание: Каждый раз, когда вы хотите открыть дверь, начинайте с нажатия на «C».
