Инструкция по установке замка BDS09

Пошаговый гид по установке замка.

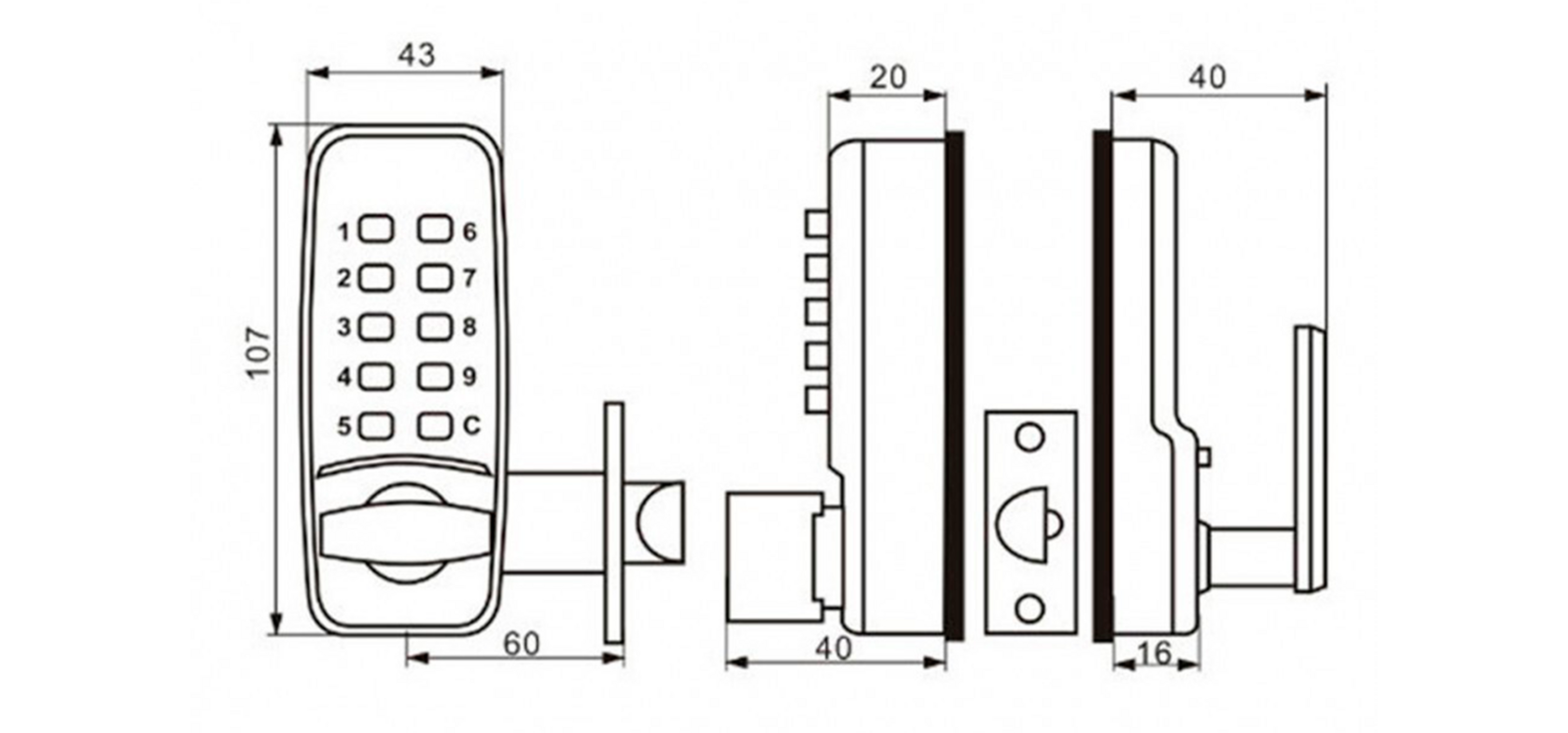

Схема и параметры замка

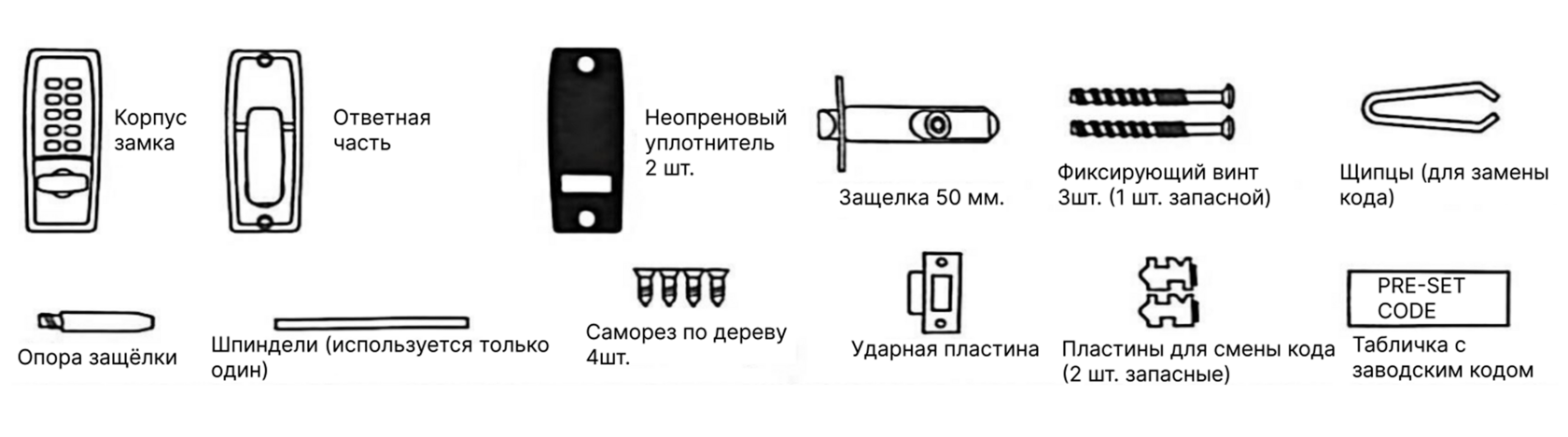

Комплектация:

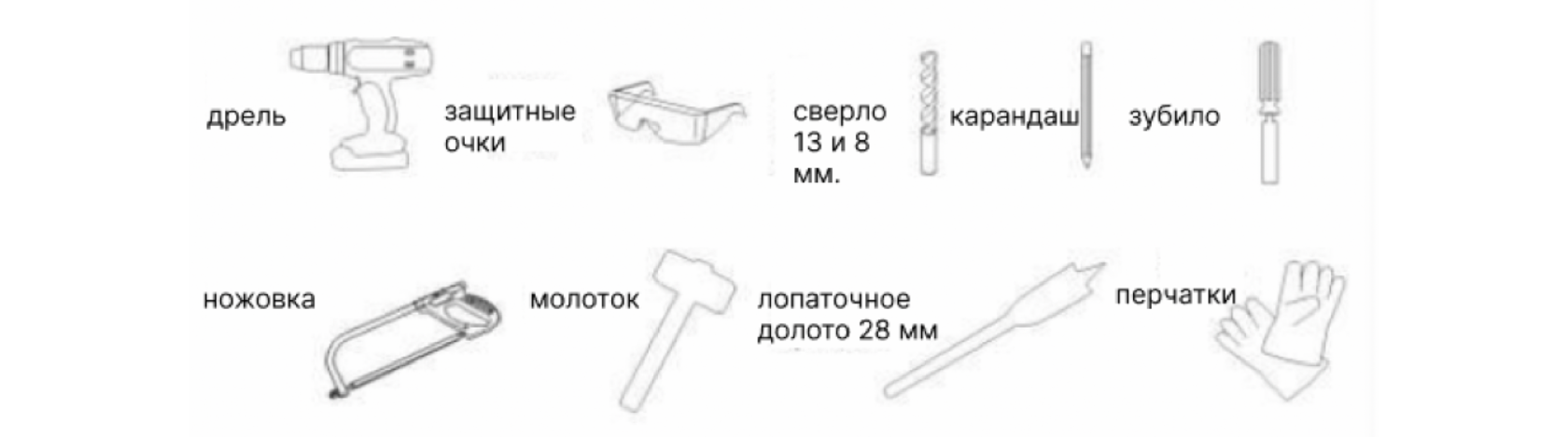

Инструменты для установки:

Специальные указания

• Модель с функцией «удержание открытым» оснащена фиксатором на задней пластине. Это позволяет удерживать защелку открытой при необходимости.

• Перед началом установки проверьте, что все детали работают правильно: введите код согласно кодовой карте, и ручка должна легко поворачиваться и возвращаться под действием пружины. Если вы планируете изменить код, сделайте это до установки замка. См. инструкции по изменению кода.

• Убедитесь, что рычажная ручка на задней пластине движется свободно. Проверьте, что фиксатор срабатывает и удерживает ручку в положении «защелка открыта», если это модель с фиксатором.

• Проверьте, что защелка движется свободно: нажмите на её конец и поверните плоский шпиндель в кулачке защелки.

Установка

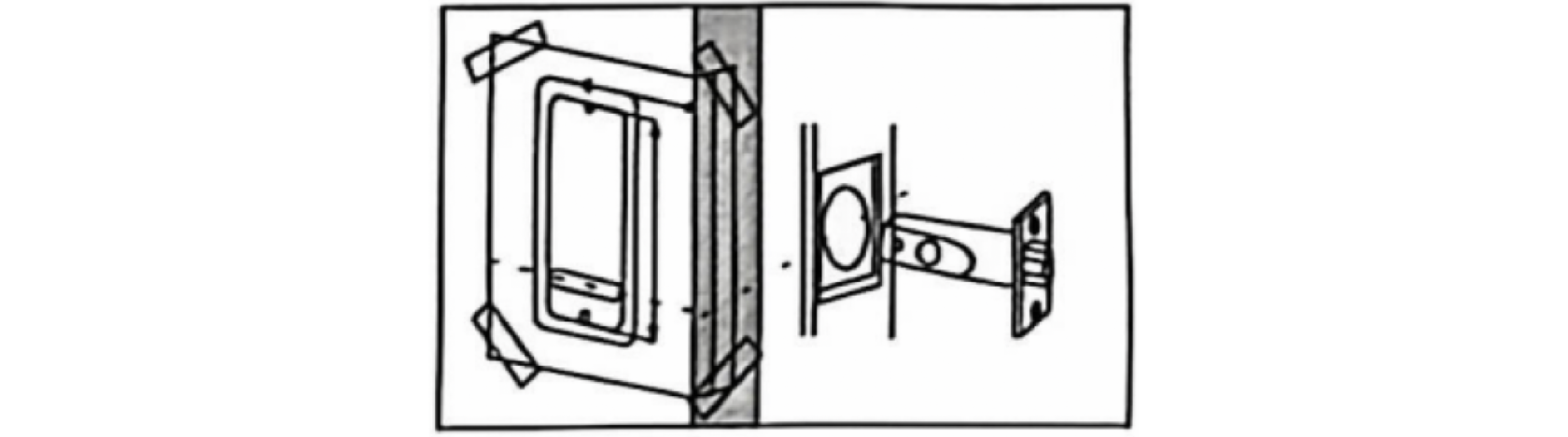

Примените шаблон

• Прикрепите шаблон к двери. Убедитесь, что он сложен по соответствующей линии в зависимости от расстояния между центрами (60 мм или 70 мм).

Отметьте и просверлите все шесть отверстий диаметром 10 мм.
Используйте стамеску, чтобы соединить четыре отверстия диаметром 10 мм в один паз.

Позиционирование и фиксация защелки

Опорный стержень защелки

Отметьте центральную точку на «центральной линии защелки» на краю двери.
Просверлите отверстие диаметром 25 мм на глубину 85 мм.
Вставьте защелку в отверстие и обведите лицевую пластину.
Удалите защелку и вырежьте паз глубиной 3 мм, чтобы лицевая пластина была заподлицо с дверью.
Закрепите защелку деревянными шурупами.

Синий крепежный винт.

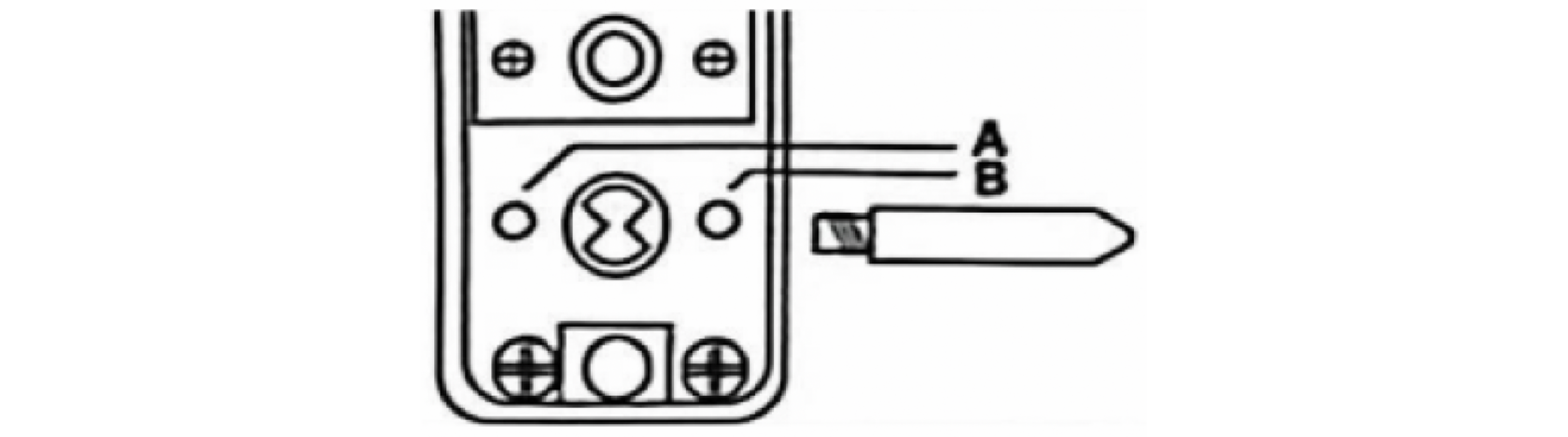

Установите опорный стержень защелки в отверстие A для двери, открывающейся вправо, или в отверстие B для двери, открывающейся влево.

При установке задней пластины на дверь, открывающуюся влево, синий винт должен быть установлен в правое отверстие, и наоборот.

Примечание на схеме:
Установите опорный стержень защелки в отверстие A для двери, открывающейся вправо, или в отверстие B для двери, открывающейся влево.

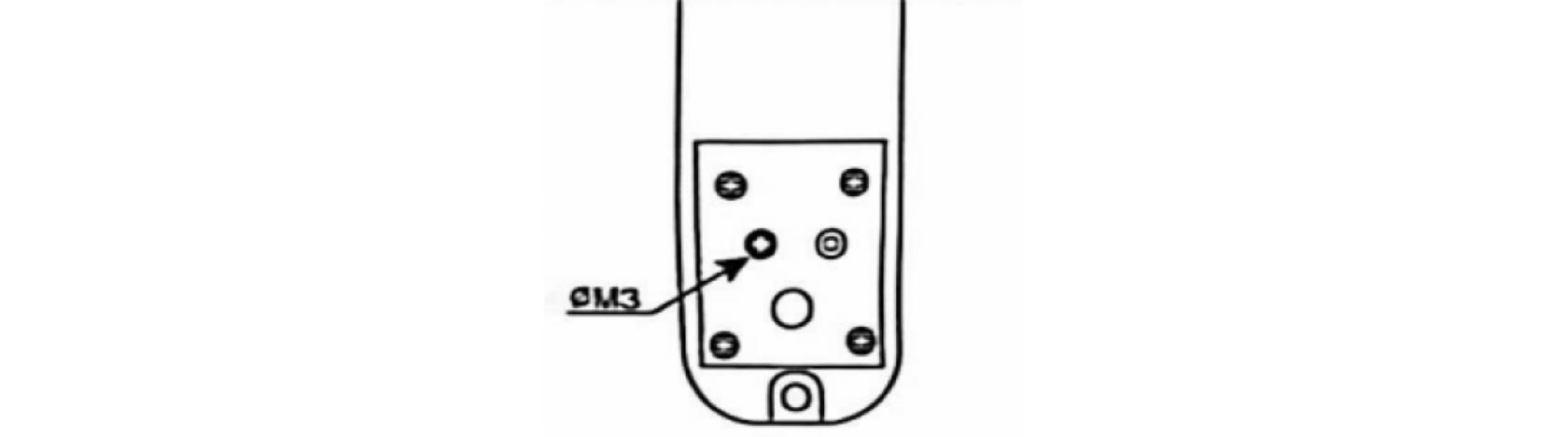

Метод регулировки направления открывания двери на внутренней панели

Сначала выберите сторону (левую или правую) для направления открывания и закрывания двери.

Если направление открывания двери — левая сторона, пожалуйста, выкрутите синий винт М3 (как показано на инструкции) на задней крышке внутренней панели и вкрутите его в отверстие для винта справа.

Если направление открывания двери — правая сторона, то оставьте синий винт М3 в левом отверстии для винта.

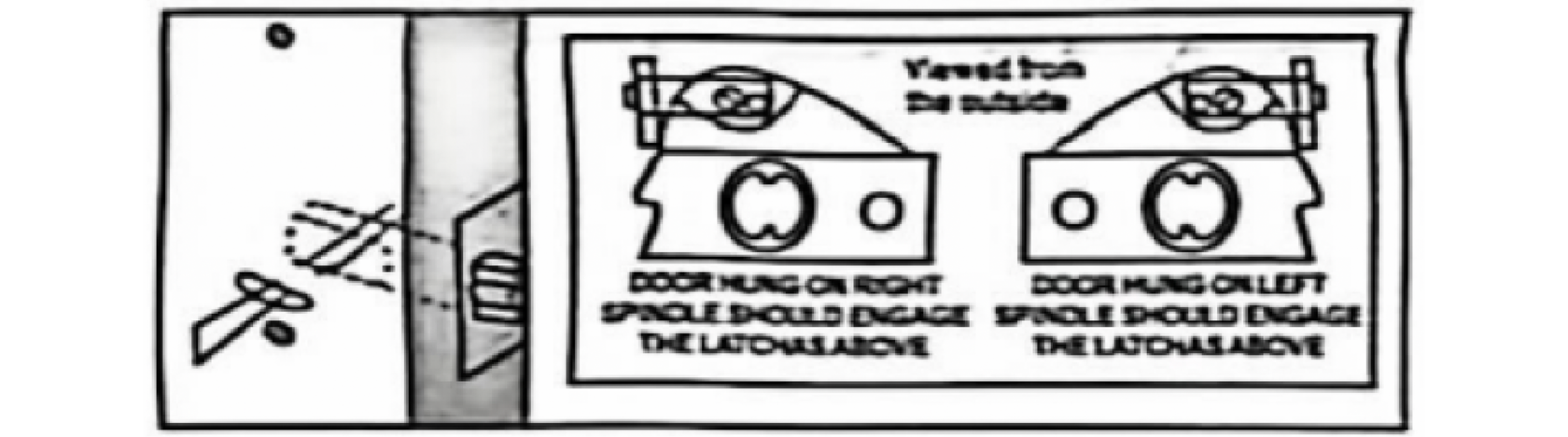

Позиционирование шпинделя

Выберите длину шпинделя в соответствии с толщиной двери и при необходимости укоротите его.
Вставьте шпиндель через паз в двери и убедитесь, что он правильно зацепляется с защелкой для стороны двери (см. вставку с диаграммой).

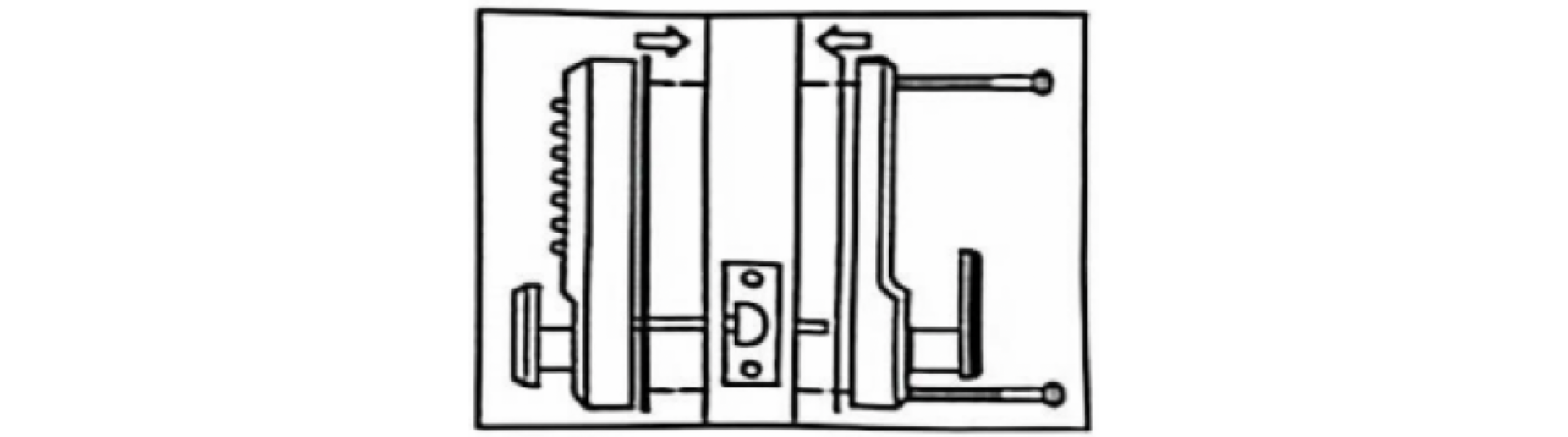

Установка замка на дверь

Отрежьте крепежные болты в соответствии с толщиной двери, оставив как минимум одну резьбовую секцию для закручивания в корпус замка.
Закрепите корпус замка и заднюю пластину с уплотнителями на двери, расположив шпиндель.
Используя крепежные болты, соедините все детали через верхние и нижние отверстия задней пластины. Перед окончательной затяжкой убедитесь, что замок установлен вертикально, и проверьте механизм, чтобы убедиться, что он легко перемещается.

ВАЖНО:
Не закрывайте дверь, пока не убедитесь, что код работает.
Не перетягивайте крепежные болты, так как это может привести к деформации и ухудшению работы.

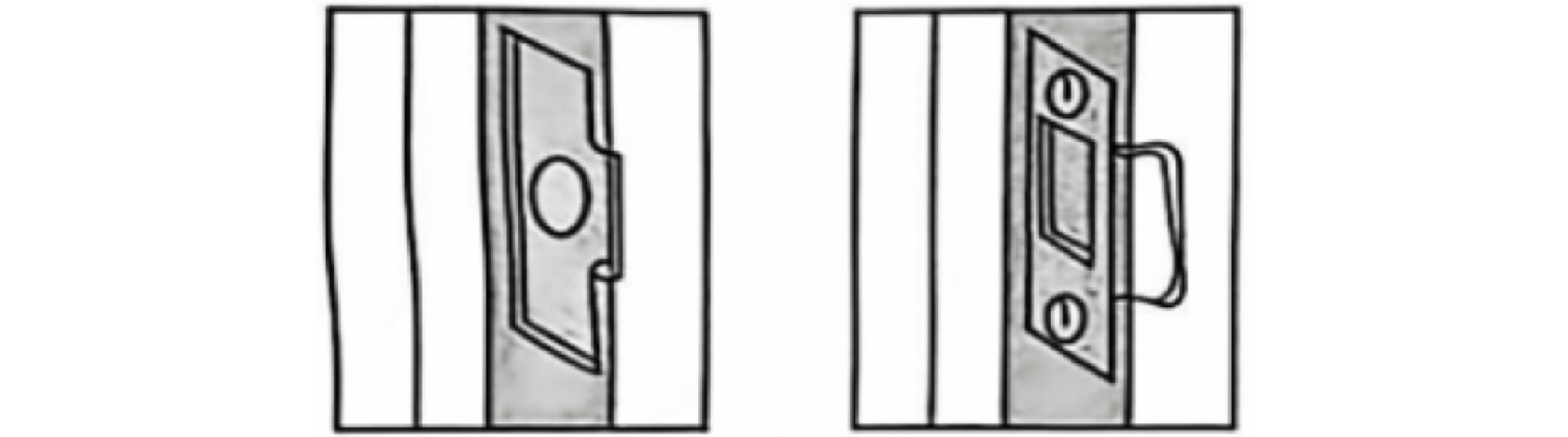

Установка ответной планки

Установите ответную планку на дверь так, чтобы она совпадала с плоской частью защелки, а не с плунжером.
Отметьте внутренние и внешние края ответной планки и вырежьте паз глубиной 1 мм, чтобы она была заподлицо с поверхностью дверной коробки.
Просверлите или вырежьте углубление для защелки.
Установите ответную планку, используя только один деревянный шуруп, чтобы убедиться, что она установлена точно. Защелка, а не плунжер, должна легко входить в отверстие и удерживаться без слишком большого люфта. Когда вы будете удовлетворены, закрепите ответную планку вторым шурупом.

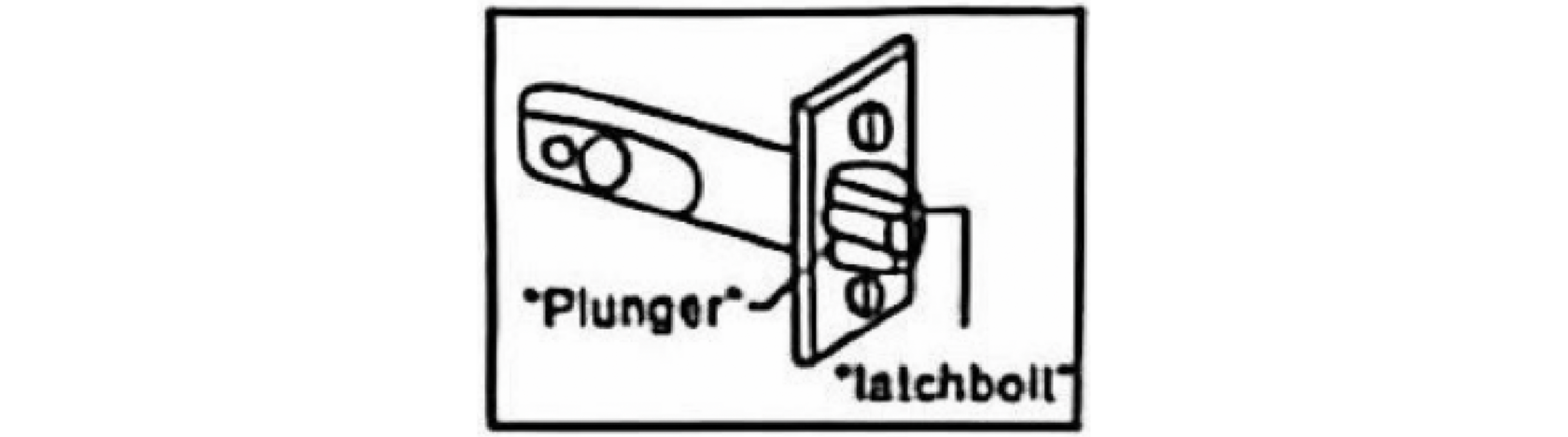

Обратите внимание: Плунжер рядом с защелкой блокирует ее и защищает от манипуляций. Он не должен входить в отверстие ответной планки, когда дверь закрыта.

Удаление функции фиксатора

Если функция фиксатора не требуется, вы можете удалить её, открутив 4 винта (по одному в каждом углу: 2 длинных и 2 коротких) с внутренней стороны задней панели. Это позволит снять металлическую пластину, фиксатор, небольшую пружину и шарикоподшипник. Обратите внимание, что необходимо заменить только металлическую пластину и прилагаемую пластиковую клипсу, чтобы закрыть отверстие.

Как изменить ваш код

1. Снимите замок с двери.

2. Снимите 4 крепежных винта с задней стороны «внешнего корпуса замка». Будьте особенно осторожны, чтобы держать корпус замка на ровной поверхности, когда вы снимаете пластину, так как внутри находится много мелких компонентов.

3. Теперь вы увидите, что есть 5 красных цветных клавиш и 8 синих цветных безключевых тумблеров, а также 1 прозрачный тумблер (кнопка «С»).

4. Чтобы изменить ваш код, нажмите и удерживайте кнопку «С». Затем вы можете легко снять один или несколько тумблеров для ключей и безключевых тумблеров, используя прилагаемые пинцеты.

5. Обратите внимание, что вы НИКОГДА не должны снимать тумблер «С».

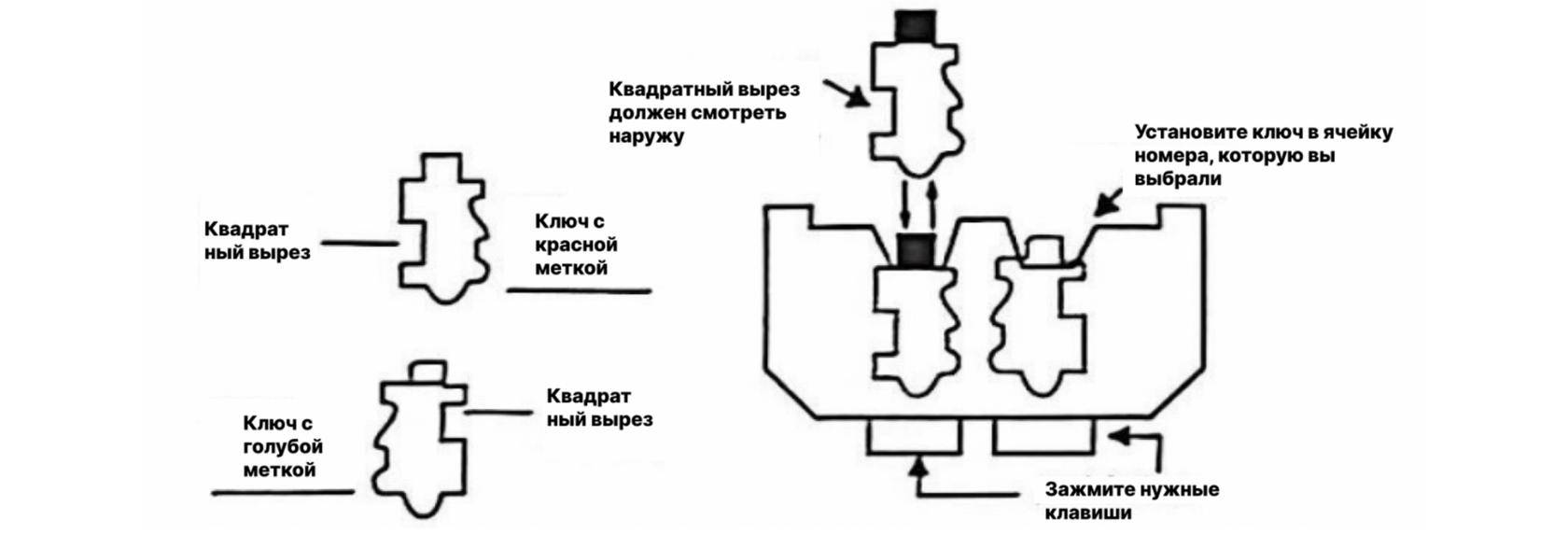

6. Обратите внимание на различные формы тумблеров перед их повторной установкой в корпус замка. Во-первых, есть разница в форме между тумблерами для ключей и безключевыми тумблерами, как показано ниже. Во-вторых, при установке тумблеров в корпус замка они должны быть установлены правильно, как показано на иллюстрации ниже.

7. После того как вы переустановили тумблеры и записали новый код, замените металлическую пластину с помощью 4 винтов.

8. Обратите внимание: с помощью запасных тумблеров, которые идут в комплекте, вы можете либо увеличить количество цифр в вашем коде до 6 или 7, либо уменьшить до 4.
