Инструкция по настройке замка TTLOCK M-50H max

Пошаговый гид по подключению установке замка, настройке, созданию временных кодов для гостей, управлению пользователями и устранению типовых ошибок.

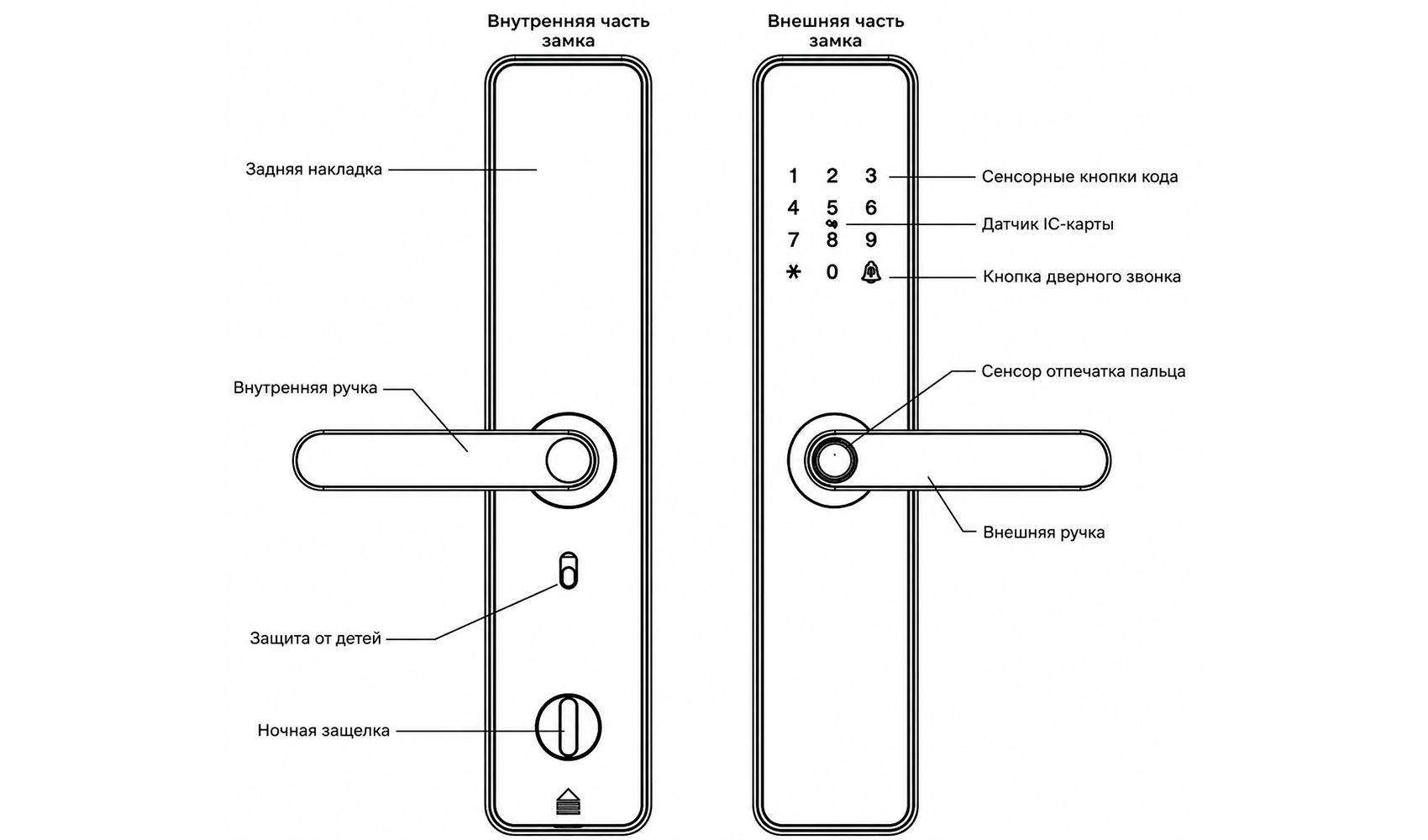

Компановка замка

Примечание: Перед установкой храните обе части в чистоте.

Устройства замка

Шаги для установки замка и мортизы:

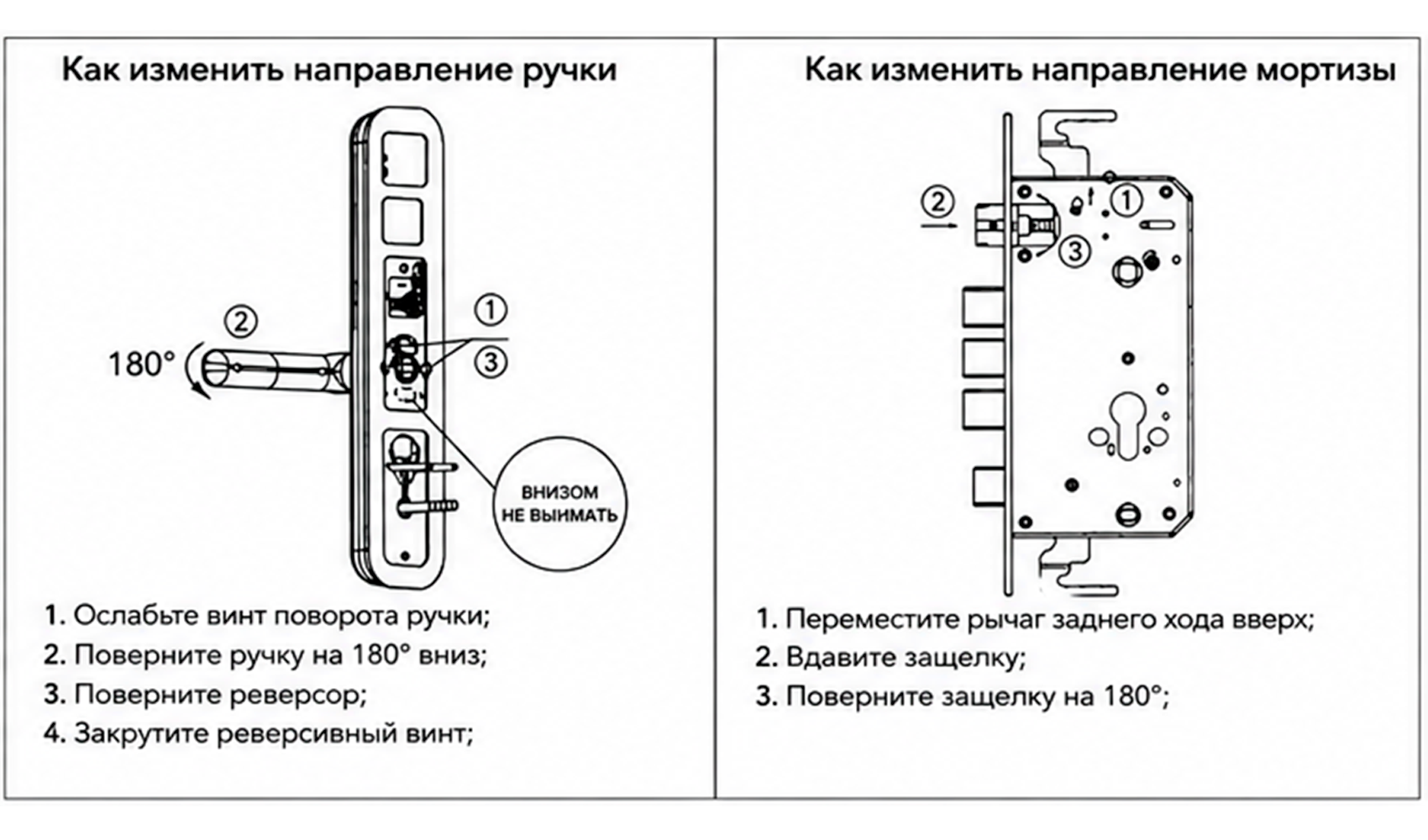

1. Регулировка направления пружинного болта: измените направление пружинного болта в соответствии со способом открывания двери.

2. Установка мортизы: вставьте корпус мортизы в монтажное отверстие корпуса замка и затяните крепежный винт.
3. Установка замка:

Измените направление ручки в соответствии с направлением открывания двери;
Установите крепежную шпильку на внешнюю часть замка и затяните её, а затем вставьте коническую пружину ручки в внутреннюю часть замка;
Вставьте дверной квадрат из комплекта принадлежностей в квадратное отверстие на мортизе (дверной квадрат вырезается в соответствии с фактической толщиной двери);
Пропустите кабель через отверстие в двери на верхней монтажной шпильке, выровняв ручку по площади проделайте отверстие с помощью квадратной планки, а затем прикрепите блок передней панели к фасаду двери;
Подключите кабель к разъему на внешней части замка;
Совместите квадратное отверстие для ручки на внутренней части замка с квадратной планкой, а запорную планку с отверстием для планки в корпусе замка, затем прикрепите блок внутренней части замка к внутренней поверхности двери;
Завинчивайте крепежный винт панели до тех пор, пока панель можно будет перемещать с небольшим усилием. Если нет, отрегулируйте панель. Затяните крепежный винт панели после того, как пружинный болт начнет плавно поворачиваться;
Установите батарейки, попробуйте разблокировать устройство с помощью отпечатка пальца или введите первоначальный пароль для подтверждения разблокировки. Если пружинный болт не может плавно сдвинуться с места, повторите шаг (7). Если проверка прошла успешно, установите крышку батарейного отсека для завершения установки.

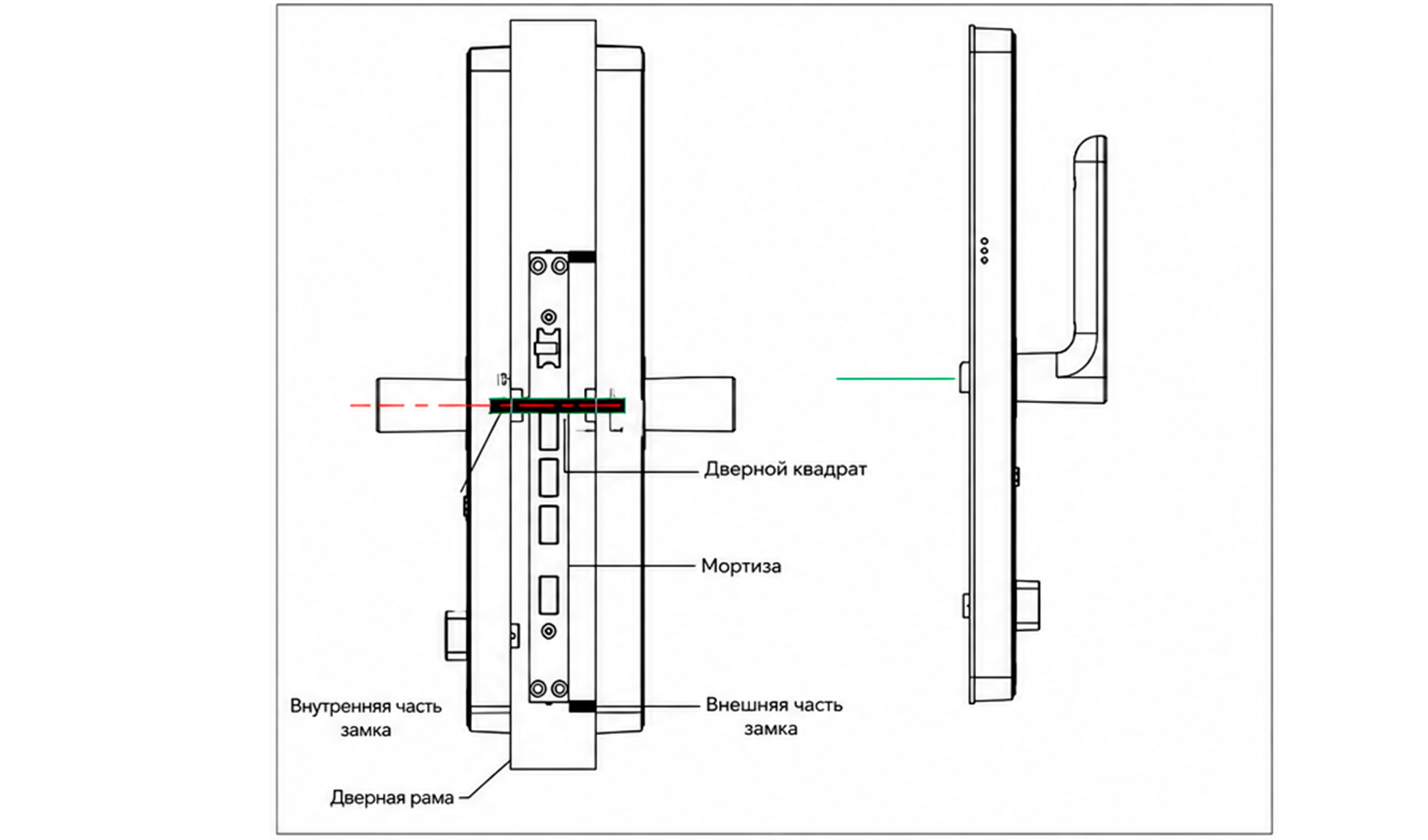

Схема устройства

Способы открывания двери: отпечаток пальца, коды, IC-карту, механический ключ, приложение TTLock;
Отпечатки пальцев: используется усовершенствованный полупроводниковый датчик, который характеризуется углом распознавания в 360 градусов, широким диапазоном сканирования отпечатков пальцев и высоким разрешением, что позволяет эффективно предотвращать появление ложных отпечатков пальцев;
Пароль: используется усовершенствованная кнопка с сенсорным экраном. Вы можете добавить 12-значные нерелевантные цифры перед правильным паролем и после него, что эффективно предотвращает утечку пароля, когда вы вводите его в присутствии других пользователей;
Режим двойной аутентификации: вы можете установить режим двойной аутентификации, объединив любые два из следующих параметров: отпечаток пальца, пароль и карточка. После настройки дверь будет открыта только после того, как два пользователя пройдут аутентификацию одновременно, что применяется в особых случаях;
Управление пользователями: администраторы обладают наивысшими полномочиями (обычные пользователи могут только открывать и закрывать дверь), могут редактировать и устанавливать блокировки. В одном замке может быть 9 администраторов (отпечаток пальца, пароль, карточка), а общая вместимость — 300;
Функция предупреждения: замок оснащен функциями предупреждения о взломе, предупреждения о низком уровне заряда и предупреждения об ошибке;
Автономное питание: когда батарея разряжена, можно использовать мобильный источник питания 5 В в качестве аварийного источника питания для дверного замка.

Схема устройства

После установки нового замка инициализируйте его, чтобы удалить отпечатки пальцев, записанные во время установки и отладки;
Ручка является ключевым элементом открывания и закрывания двери, и ее гибкость напрямую влияет на использование дверного замка, поэтому не вешайте на ручку посторонние предметы;
При скане отпечатков пальцев нажимайте на замок с умеренной силой. Не нажимайте на него слишком сильно, чтобы не оставить царапин на поверхности для сканирования отпечатков;
Не используйте батарею в течение длительного времени. Рекомендуется заменять батарею не реже одного раза в шесть месяцев; в противном случае утечка заряда батареи может привести к повреждению smart lock;
В замке используются 4 высокоэффективные щелочные батарейки типа AA (1,5 В). Когда замок выдаст запрос о случае «разряженной батареи», пожалуйста, замените ее на новую. Вы все равно сможете открыть дверцу примерно 100 раз в зависимости от емкости батареи. Батарею следует своевременно заменять, чтобы избежать неудобств из-за разряда батареи;
После 5-кратного ввода неправильного отпечатка пальца/карты/пароля блокировка выдаст предупреждение, после чего блокировка будет недоступна в течение 90 секунд.

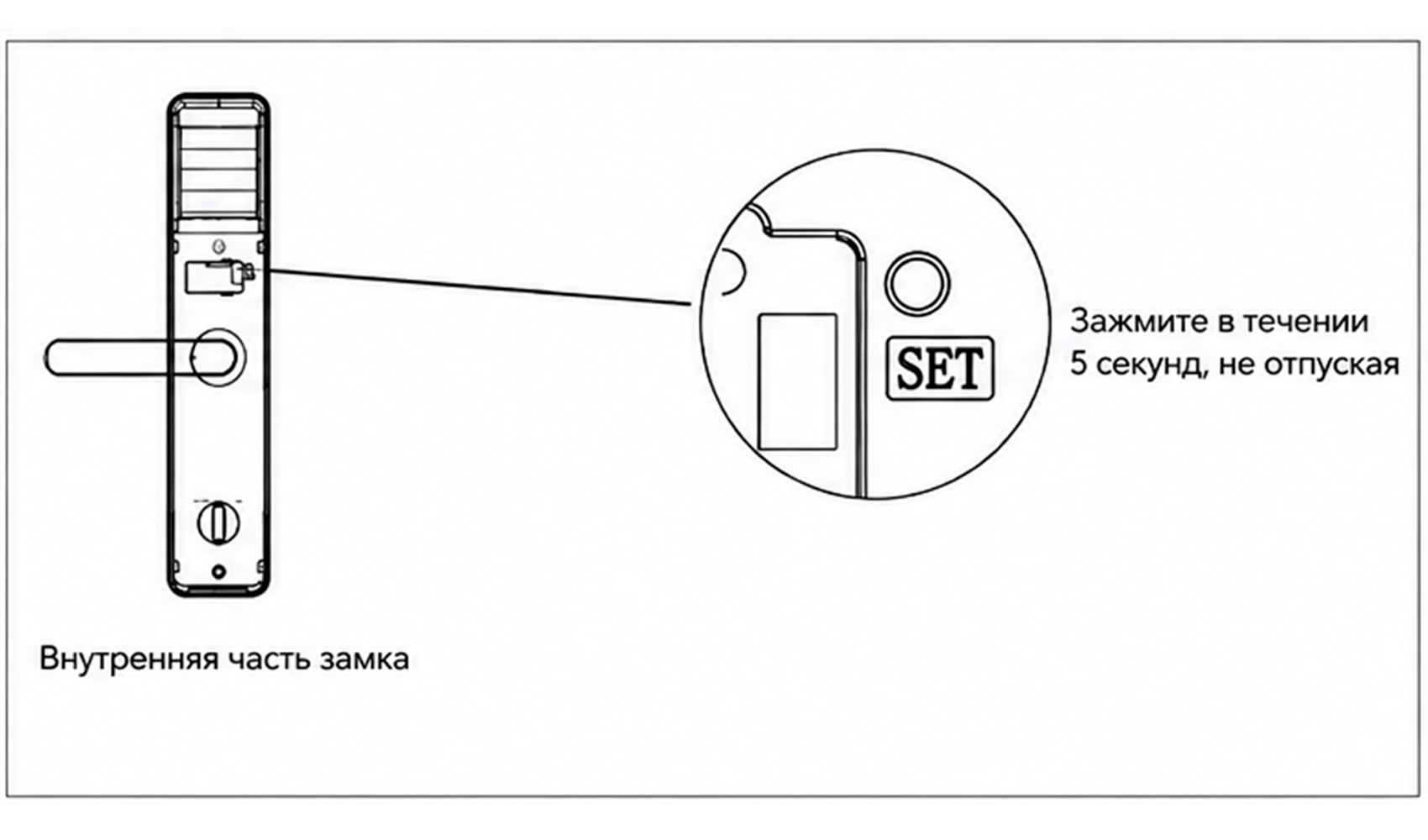

Сброс к заводским настройкам

Пароль администратора по умолчанию: 123456.
