РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

Инструкция по настройке замка TTLOCK FL + шлюз G2

Пошаговый гид по подключению установке замка, настройке, созданию временных кодов для гостей, управлению пользователями и устранению типовых ошибок.

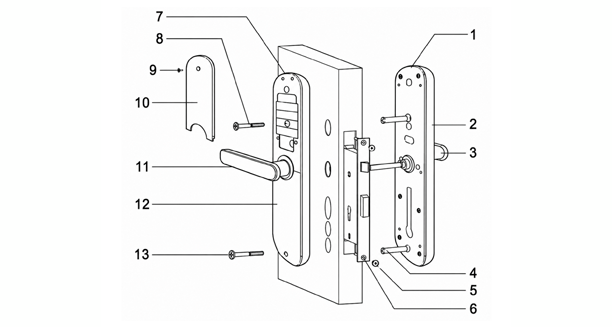

Схема и параметры замка

  1. Накладка внешней части замка
  2. Внешняя часть замка
  3. Внешняя ручка
  4. Боченок для крепления замка
  5. Болт крепления мортизы
  6. Дверная мортиза
  7. Накладка внутренней части замка
  8. Винт крепления замка
  9. Винт крышки батареек
  10. Крышка батареек
  11. Внутренняя ручка
  12. Внутренняя часть замка
  13. Винтры крепления замка

Особенности замка

Установка замка

1. Ручка замка
Данный замок универсальный и подходит для установки на дверь как с левой, так и с правой стороны и для открытия на себя, или от себя.

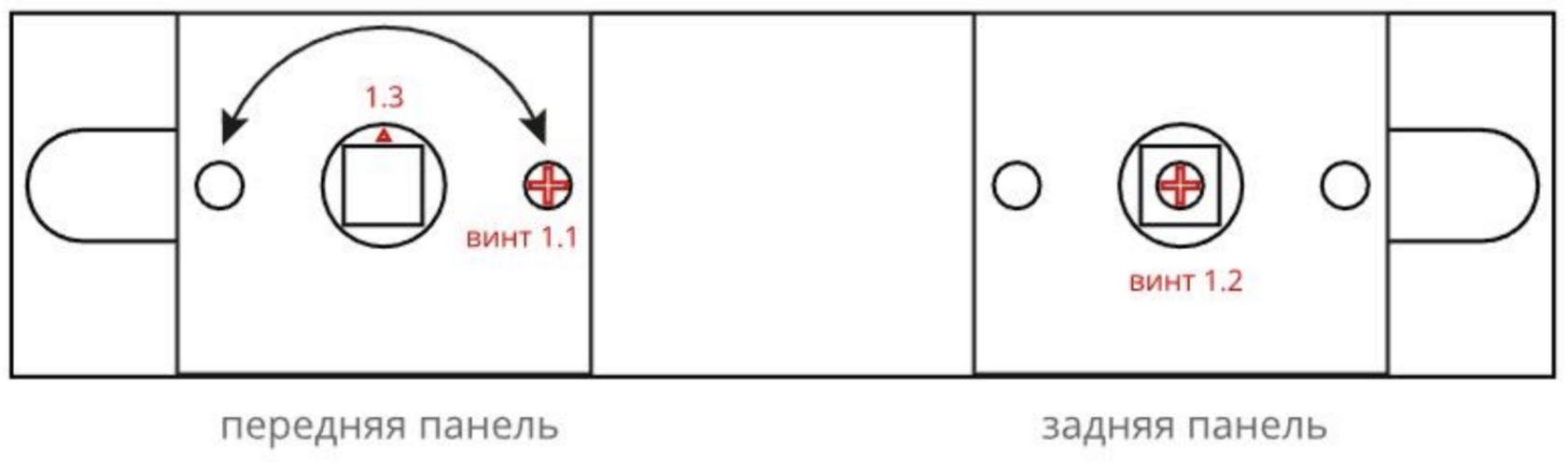

В случае необходимости изменить сторону установки замка открутите винт 1.1 лицевой панели и поверните ручку на 180° через верх и винт 1.2 расположенный в квадратном отверстии задней панели.
При установке обратите внимание на пометку 1.3 она должна быть направлена вверх.
2. Врезной замок
В комплекте с замком поставляется шаблон для точной разметки отверстий в дверном полотне.

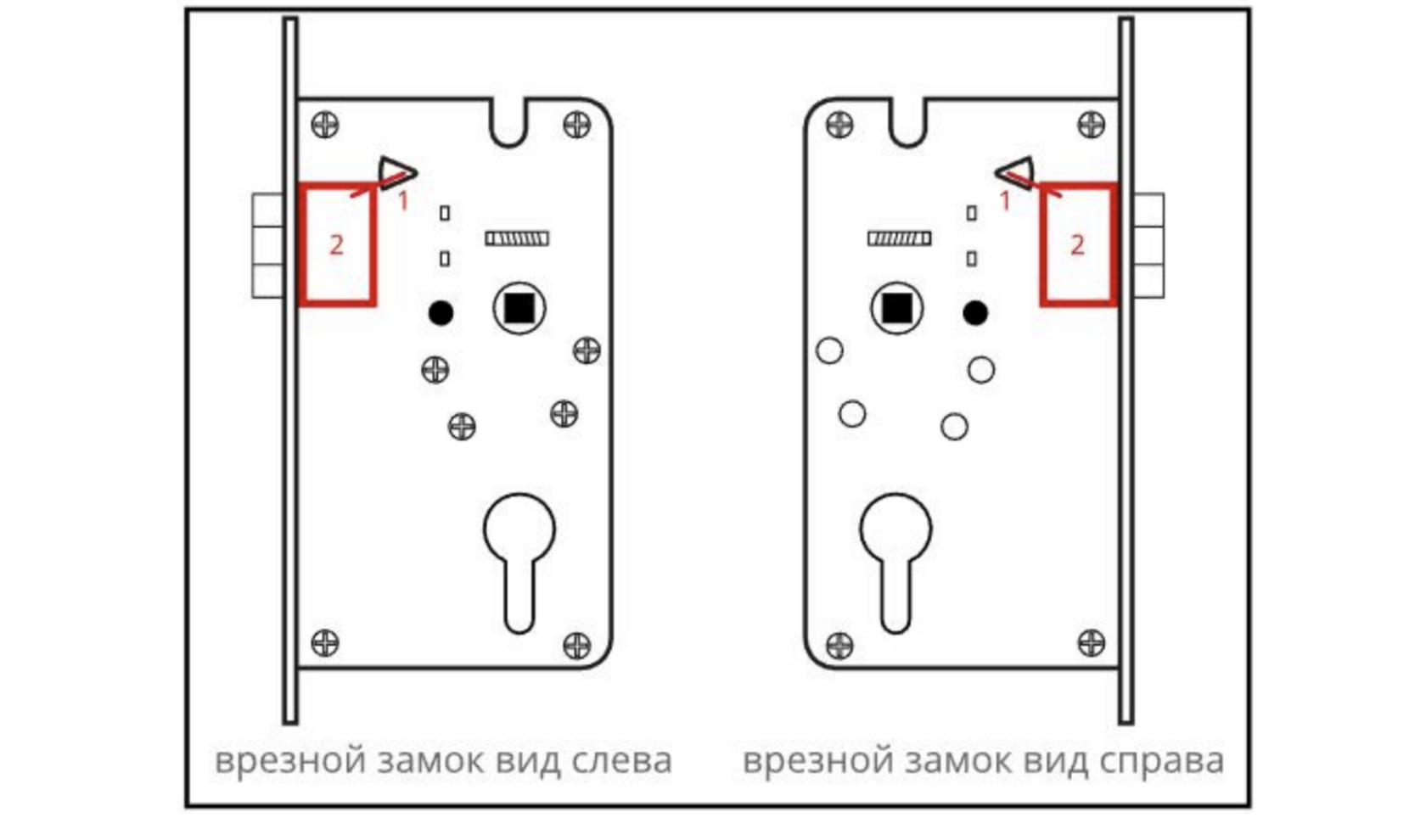

В случае необходимости изменить сторону открытия двери поднимите ограничитель 1 вверх, утопите ригель 2 в корпус и переверните его.

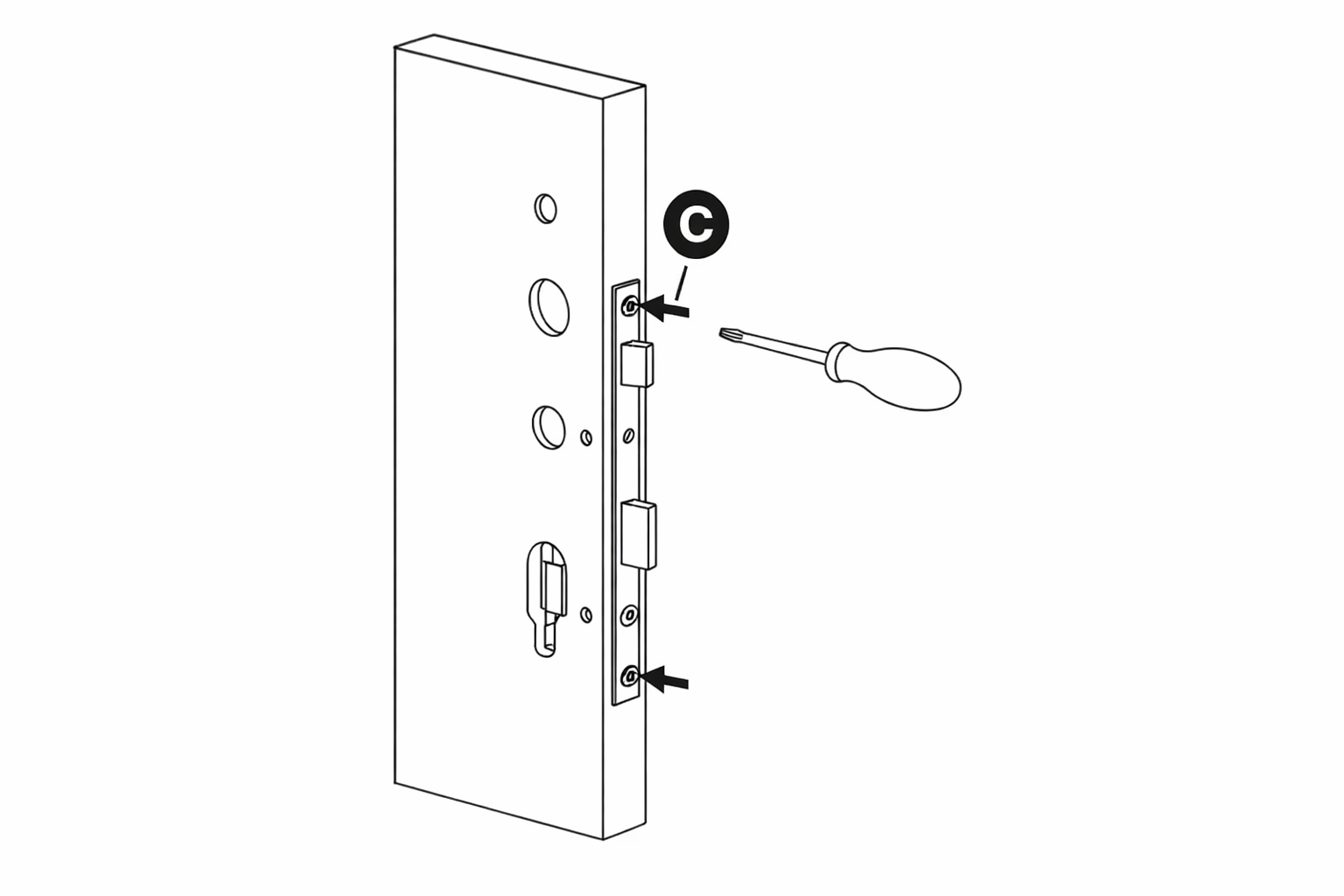

Установите мортизу в дверное полотно.
Накрутите переходные гайки на болты лицевой панели замка. Убедитесь, что символ треугольника 1.3 направлен вверх (очень важно).

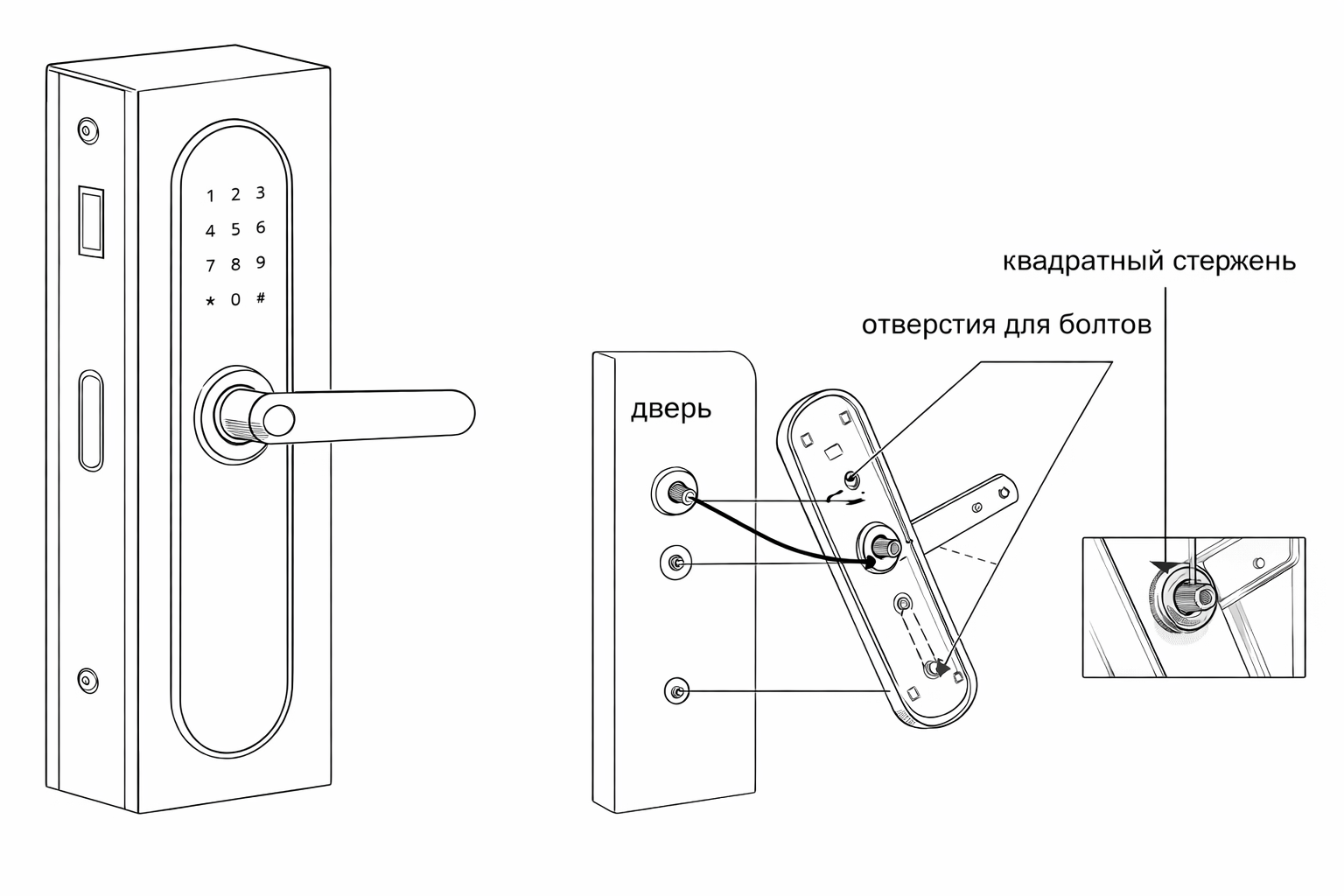

Установите переднюю панель на дверь, вставьте квадратный стержень, протяните кабель от панели через дверное полотно. Подготовьте заднюю панель, открутите и снимите с нее крышку батарейного отсека. Установите заднюю панель на дверь, стяните между собой переднюю и заднюю панель длинными болтами, соедините кабели панелей. Установите новые элементы питания и убедитесь что замок работает. После чего можно приступать к настройке Вашего смарт замка в приложении TTlock.
С более подробной инструкций к приложению TTLock, вы можете ознакомиться у нас на сайте.

Установка и регистрация в приложении TTLock

Скачать приложение можно в App Store или Google Play.
  1. Для регистрации, открываем приложение и нажимаем кнопку «Регистрация» справа сверху.
  2. Выбераем регистрацию через Email или номер телефона, после вводим данные, пароль и подтверждение пароля.
Для жителей РФ рекомендуем выбирать регистрацию через Email, т.к. на телефон может не приходить код подтвержения.
3. Водим код подтвержения отправленный на почту или смс телефона.
4. После заходим в аккаунт.

Добавление замка в приложение

1. В главном меню нажмите на «+» справа сверху
2. Выберите все типы замков
3. Чтобы замок появился в приложении, коснитесь сенсорной панели внешней части. После выберите появишийся замок
4. Дайте имя вашему замку
5. Главная страница замка

Функции замка

Разберем все кнопки управления на странице замка:
1) Передача электронного ключа
Для передачи прав введите номер или почту зарегистрировавшегося, после у него появится замок на главной странице.
2) Настройка кодов
  1. Временный - действует выбранное время, код генерируется самостоятельно ( работает удаленно без шлюза ).
  2. Разовый - действует один раз, код генерируется самостоятельно ( работает удаленно без шлюза ).
  3. Постоянный - действует неограниченное время, код генерируется самостоятельно ( работает удаленно без шлюза ).
4. Настраиваемый - можно выбрать временное действие или постоянное, код настраиваете самостоятельно ( работает только вблизи замка или удаленно при наличии шлюза )
5. Циклический - код работает в определенный промежуток времени.
6. Очищающий - при использовании этого кода в течении 24 часов с момента создания, все коды доступа на этом ззамке будут удалены.
3) Добавление IC-карт ( НУЖНО НАХОДИТЬСЯ ВБЛИЗИ ЗАМКА )
  1. Временный - действует выбранное время.
  2. Постоянный - действует неограниченное время.
  3. Циклический - код работает в определенный промежуток времени.
  4. После выбора нужной категории приложите карту к замку.
Одну карту можно добавлять к неограниченному числу замков.
Для добавление IC-карты нужно находится рядом с замком!
4) Добовление отпечатков пальца ( НУЖНО НАХОДИТЬСЯ ВБЛИЗИ ЗАМКА )
  1. Временный - действует выбранное время.
  2. Постоянный - действует неограниченное время.
  3. Циклический - код работает в определенный промежуток времени.
4. После нажмите кнопку «начать» и прикладывайте палец к сенсору замка, соблюдая указания в приложении.
Для добавления отпечатка пальца нужно находиться рядом с замком!
5) Добавление пульта управления ( пульт приобретается отдельно )
  1. Временный - действует выбранное время.
  2. Постоянный - действует неограниченное время.
  3. Циклический - код работает в определенный промежуток времени.
4. Выберите нужный пульт поднеся его к замку.
Ссылка на пульт: https://lock2rent.ru/5204
Пульт можно добавить только к одному замку!
6) Напоминание о сценарии ( работает только с WI-FI шлюзом )
Настройка личных уведомлений под каждую функцию замка.
7) Передача прав
Данная функция нужна для добавления администратора или сотрудника к замку.
  1. Выбираем тип доступа для администратора: временный или постоянный
  2. Вводим почту на которую зарегистрирован аккаунт администратора и имя
  3. «Управлять только своими замками» означает, что авторизованный администратор может управлять только созданными им кодами доступа, электронными ключами и т.д.
  4. После замок появится в приложении у администратора
Для полной передачи устройства ( например при продаже ) смотрите тут
8) Записи посещений ( работает только с WI-FI шлюзом )
Здесь сохраняются записи о всех действиях замка.
Внимание: функция работает только если замок подключен к интернету! Когда дверь открывается механическим ключом запись не остается.
9) Настройки
Кнопку настройки замка разберем в отдельном пункте ниже.

Технические характеристики шлюза:

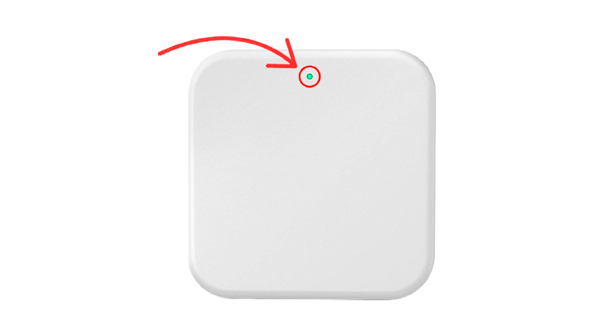

Индикация:

- Индикатор меняет цвет попеременно красный/синий — готовность к сопряжению с замком.
- Мигание индикатора синим цветом — нормальная работа.
- Мигание индикатора красным цветом — сбой работы сети.

Подключение шлюза к приложению

1) Добавление шлюза
  1. На главной странице нажмите «+»
  2. Выберите нужную модель шлюза ( модель обычно написана на обратной стороне шлюза )
  3. Нажмите кнопку «далее» если шлюз мигает красно-синим ( если нет, то отключите и подключите шлюз к сети )
4. Нажмите «+» на появившемся шлюзе
5. Выберите нужную WiFi сеть ( в случае с моделью G2 только 2.4g сеть!!! )
6. Введите пароль и дайте имя шлюзу
7. После шлюз автоматический подключится к ближайшем замкам
Примечание: для добавления шлюза нужно находится рядом с включенным Bluetooth
2) Удаление шлюза
  1. Выбераем нужный шлюз на главной странице
  2. Нажимаем кнопку «Удалить», после подтверждаем удаление и вводим пароль от учетной записи

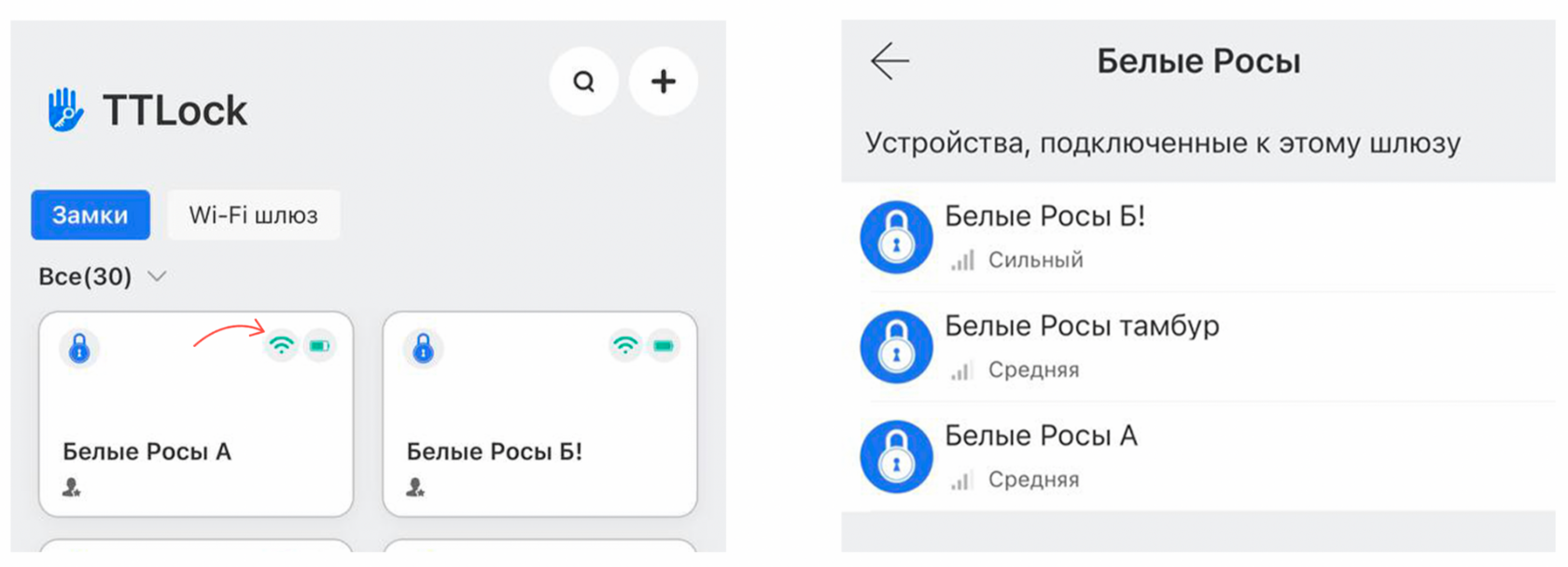

Если все сделано правильно, шлюз в автоматическом режиме добавит доступные ваши замки в онлайн доступ. Можно подключить несколько замков.

ПРИМЕЧАНИЕ:

- Если время истекло, отключите питание и повторите попытку.
- Шлюз располагать не более 10 метров от замка и проконтролировать уверенный уровень wi-fi сигнала от роутера.
- Обязательно в настройках замка активировать пункт – «удаленное открытие через шлюз».
- При нахождении рядом с замком и использовании Bluetooth соединения управление производится стандартным способом.
