РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

Инструкция по настройке замка TTLOCK M77RUS

Пошаговый гид по подключению замка, настройке, созданию временных кодов для гостей, управлению пользователями и устранению типовых ошибок.

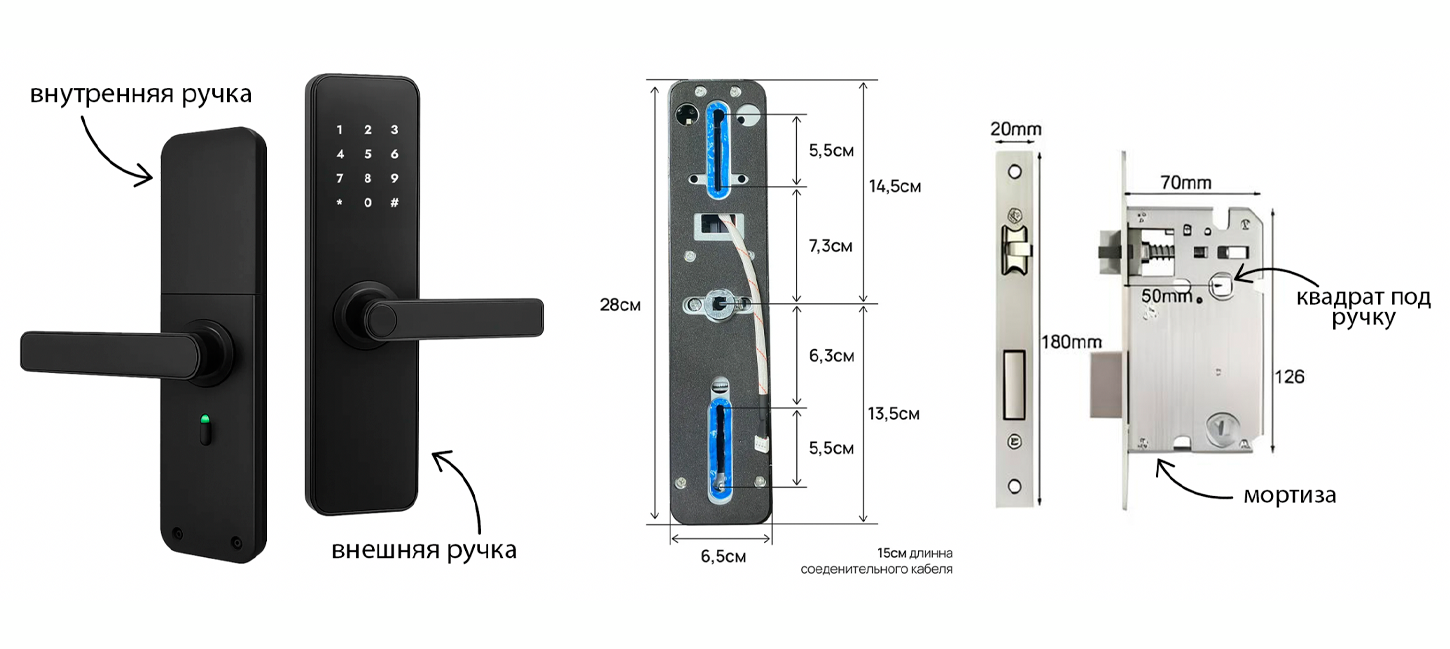

Размеры

Примечание перед установкой

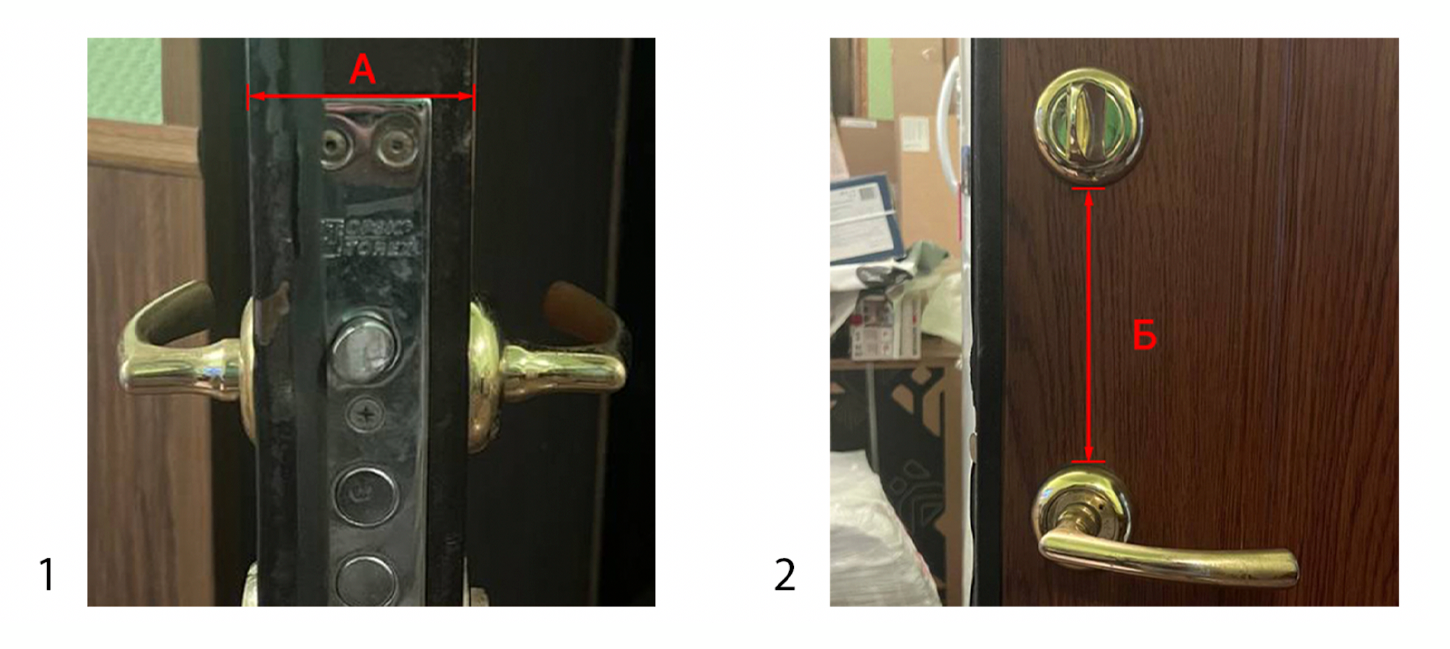

  1. Расстояние А ( от края до края двери ) должно быть не более 9,5 см.
  2. Расстояние Б ( от центра ручки до верхнего замка ) должно быть не менее 14,5 см.
3. Подготавливаем то, что может вам понадобиться дополнительно:
шуруповёрт или дрель со сверлом металу ( желательно от 10 диаметра ),
крестовая отвертка (шуруповерт), ножовка по металлу, пассатижи.
!4. Для установки замка можно столько использовать уже имеющуюся
мортизу ( рис. 6 ) в двери. Если её нет она есть в комплекте.
5. Убедитесь в что новая ручка замка стоит в нужную вас
сторону. Если требуется сменить положени, с обратной стороны ручки

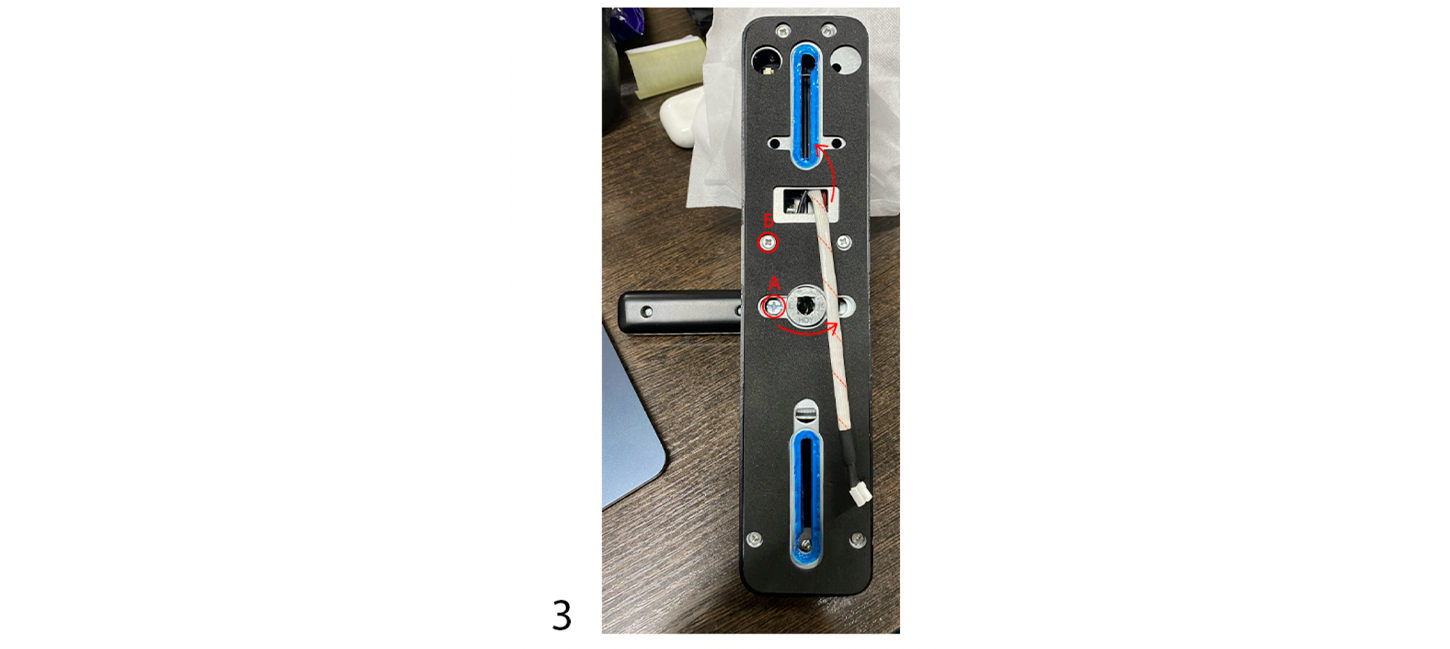

открутите болт ( рис. 3 А ) около квадрата под ручку, и проверните
ручку через верх чтобы сменить её направление.
Закрутите болт обратно с другой стороны.
6. Для удобство установки открутитет 6 винтов на внешнем замке
и перекиньте провод выше ( рис. 3 Б ).
7. После того, как мы подготовились, приступили к установке. НЕ ЗАКРЫВАЙТЕ
ДВЕРЬ ДО ТЕХ ПОР, ПОКА НОВЫЙ ЗАМОК НЕ ВСТАНЕТ НА МЕСТО И НЕ БУДЕТ ПРОВЕРЕН!

Установка

  1. Снимаем ручки старого замка, снимаем личинку и накладки как на рис. 1.
  2. Отмерьте расстояние от центровины замка вверх от 7,5 см до 12 см и просверлите сквозную отверстие.

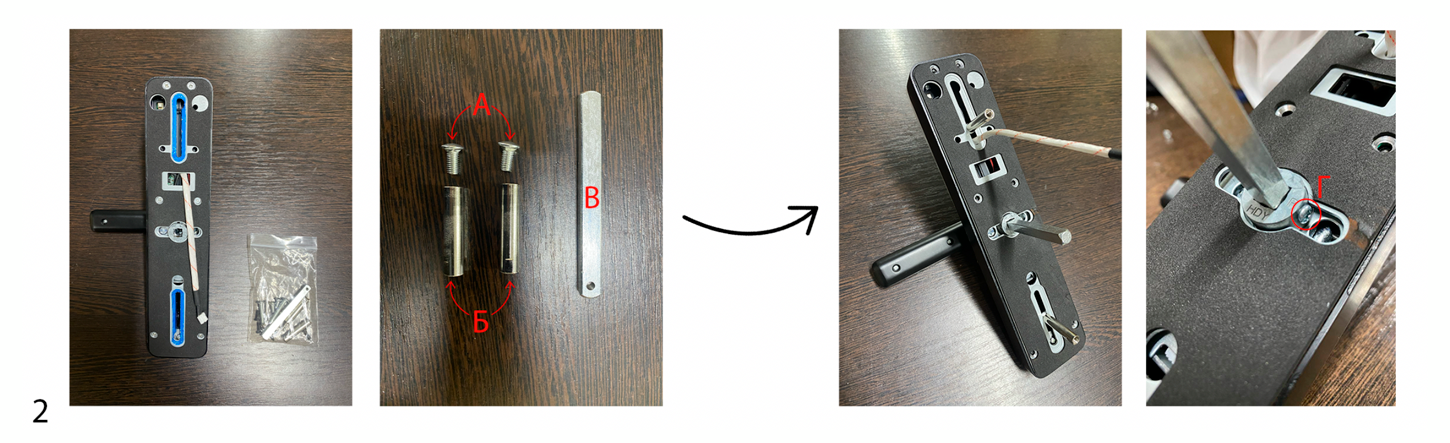

3. Подготавливаем внешнюю часть замка к установки. Завинчиваем болт ( рис .2 А ) и цилиндическую
гайку ( рис. 2 Б ) вместе и просовываем в пазы с обратной стороны замка. После плотно затягиваем
цилиндрическую гайку ( рис. 2 Б ) с помощью пассатиж. После вставляем квадратный стержень ( рис. 2 В )
в ручку и фиксируем винтом ( рис. 2 Г ) сбоку.

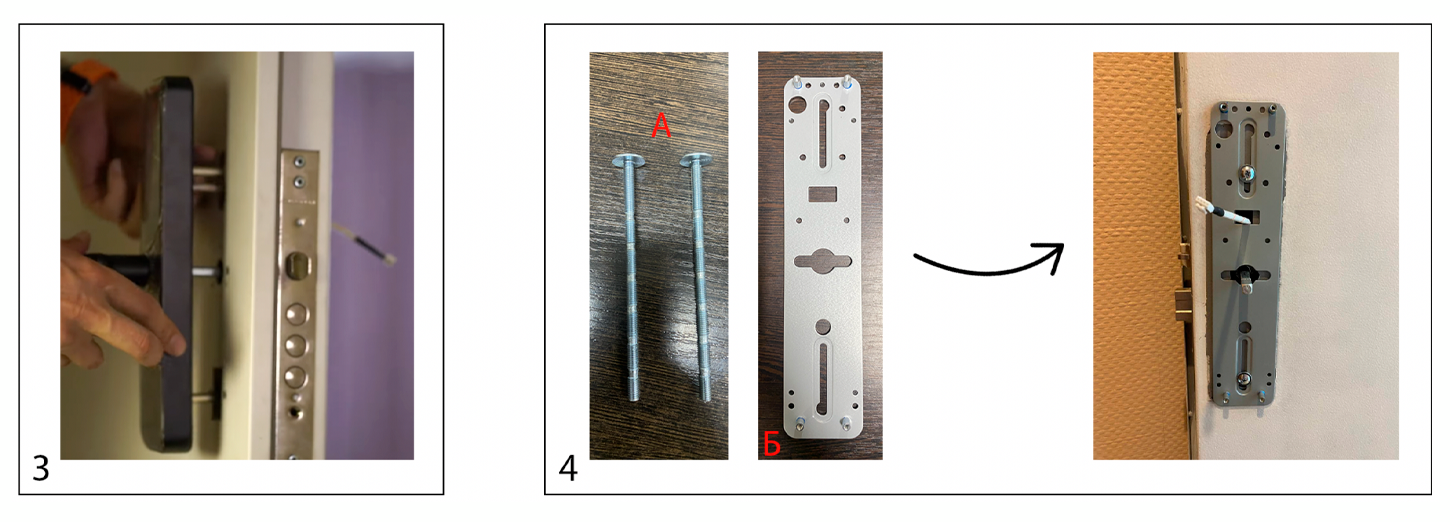

4. Вставляем внешнюю ручку в дверь, продевая провод через верхнее отверстие. Верхняя
цилиндрическая гайка, надетая на внешнюю часть ручки, помещается в верхнее отверстие вместе
с проводом, нижняя – в отверстие, предназначенное для личинки. ( рис. 3 )
5. Прикладываем пластину внутренней ручки двери ( рис. 4 Б ) и затягивем болты ( рис. 4 А )
( при надобности их можно укоротить с помощью пассатижей ) в цилиндрические гайки ( рис. 2 Б ).

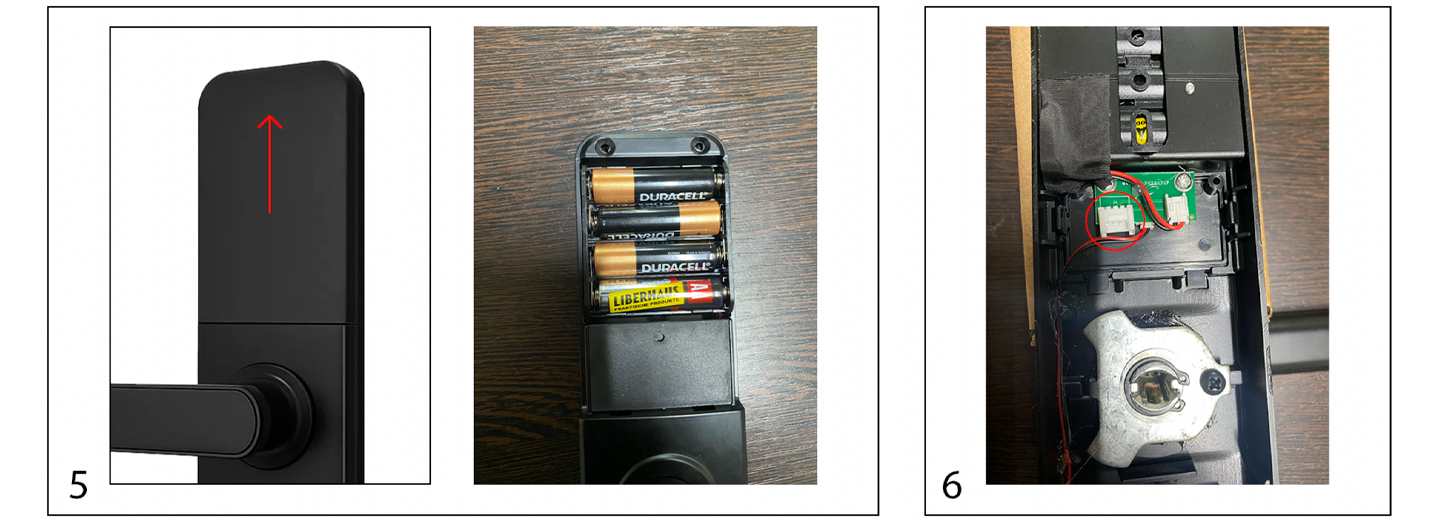

6. Берем внутреннюю часть замка вставляем батарейки сняв защитную крышку ( рис. 5 ) и подключаем
провод в разъем ( рис. 6 ).

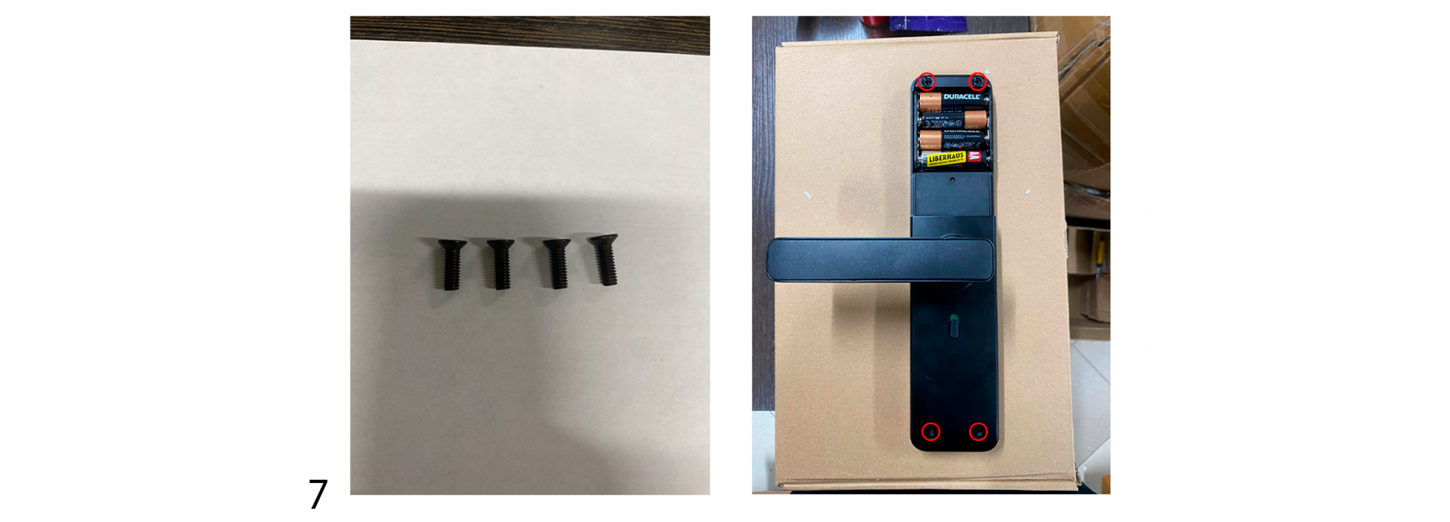

7. Проверяем исправность замка, после чего прикручиваем внутреннюю часть к пластине
четырьмя черными винтами ( рис. 7 ).
7. Если внутренняя часть не встает до конца, укорачиваем квардратный стержень ( рис. 2 В ) ножовкой
по металлу.
8. Переходим к настройке замка в приложении TTLock.

Установка и регистрация в приложении TTLock

Скачать приложение можно в App Store или Google Play.
  1. Для регистрации, открываем приложение и нажимаем кнопку «Регистрация» справа сверху.
  2. Выбераем регистрацию через Email или номер телефона, после вводим данные, пароль и подтверждение пароля.
Для жителей РФ рекомендуем выбирать регистрацию через Email, т.к. на телефон может не приходить код подтвержения.
3. Водим код подтвержения отправленный на почту или смс телефона.
4. После заходим в аккаунт.

Добавление замка в приложение

1. В главном меню нажмите на «+» справа сверху
2. Выберите все типы замков
3. Чтобы замок появился в приложении, коснитесь сенсорной панели внешней части. После выберите появишийся замок
4. Дайте имя вашему замку
5. Главная страница замка

Функции замка

Разберем все кнопки управления на странице замка:
1) Передача электронного ключа
Для передачи прав введите номер или почту зарегистрировавшегося, после у него появится замок на главной странице.
2) Настройка кодов
  1. Временный - действует выбранное время, код генерируется самостоятельно ( работает удаленно без шлюза ).
  2. Разовый - действует один раз, код генерируется самостоятельно ( работает удаленно без шлюза ).
  3. Постоянный - действует неограниченное время, код генерируется самостоятельно ( работает удаленно без шлюза ).
4. Настраиваемый - можно выбрать временное действие или постоянное, код настраиваете самостоятельно ( работает только вблизи замка или удаленно при наличии шлюза )
5. Циклический - код работает в определенный промежуток времени.
6. Очищающий - при использовании этого кода в течении 24 часов с момента создания, все коды доступа на этом ззамке будут удалены.
3) Добавление IC-карт ( НУЖНО НАХОДИТЬСЯ ВБЛИЗИ ЗАМКА )
  1. Временный - действует выбранное время.
  2. Постоянный - действует неограниченное время.
  3. Циклический - код работает в определенный промежуток времени.
  4. После выбора нужной категории приложите карту к замку.
Одну карту можно добавлять к неограниченному числу замков.
Для добавление IC-карты нужно находится рядом с замком!
4) Добовление отпечатков пальца ( НУЖНО НАХОДИТЬСЯ ВБЛИЗИ ЗАМКА )
  1. Временный - действует выбранное время.
  2. Постоянный - действует неограниченное время.
  3. Циклический - код работает в определенный промежуток времени.
4. После нажмите кнопку «начать» и прикладывайте палец к сенсору замка, соблюдая указания в приложении.
Для добавления отпечатка пальца нужно находиться рядом с замком!
5) Добавление пульта управления ( пульт приобретается отдельно )
  1. Временный - действует выбранное время.
  2. Постоянный - действует неограниченное время.
  3. Циклический - код работает в определенный промежуток времени.
4. Выберите нужный пульт поднеся его к замку.
Ссылка на пульт: https://lock2rent.ru/5204
Пульт можно добавить только к одному замку!
6) Напоминание о сценарии ( работает только с WI-FI шлюзом )
Настройка личных уведомлений под каждую функцию замка.
7) Передача прав
Данная функция нужна для добавления администратора или сотрудника к замку.
  1. Выбираем тип доступа для администратора: временный или постоянный
  2. Вводим почту на которую зарегистрирован аккаунт администратора и имя
  3. «Управлять только своими замками» означает, что авторизованный администратор может управлять только созданными им кодами доступа, электронными ключами и т.д.
  4. После замок появится в приложении у администратора
Для полной передачи устройства ( например при продаже ) смотрите тут
8) Записи посещений ( работает только с WI-FI шлюзом )
Здесь сохраняются записи о всех действиях замка.
Внимание: функция работает только если замок подключен к интернету! Когда дверь открывается механическим ключом запись не остается.
9) Настройки
Кнопку настройки замка разберем в отдельном пункте ниже.

Настройки замка

Во вкладке «Основные» показывает: индивидуальный номер замка, MAC/ID, заряд батареи, срок действия.
Также тут можно изменить имя, группу и код администратора ( если вы являетесь владельцем замка ).
Во вкладке «Бесконтактная кодовая панель» и «Датчик двери» можно подключить их к замку соблюдая инструкцию в приложении.
«Дистанционное открытие» - позволяет открывать замок удаленно через WiFi шлюз. Эту функцию можно включить или выключить только через Bluetooth, находясь рядос с замком.
«Автозакрытие» - замкок автоматически закрываетс после окончания заданного вами времени.
«Свободный проход» - вы можете установить несколько временных периодов для режима прохода. В течении заданных периодов замок остается в открытом состоянии после разблокировки.
«Двухфакторная аунтентификация» - для открытия двери необходимы два разрешения на доступ.
«Звук» - настройки уровня громкости звуковых оповещений. Можно полность выключит звуковые оповещения.
«Оповещение о взоломе» - включив, вы активируете систему оповещения о взломе.
«Блокировка конфиденциальности» - после активации только администратор сможет открыть дверь.
«Кнопка сброса» - включив, вы сможете сбросить настройки, удерживая кнопку сброса. Выключив, кнопка сброса не будет работать.
«Bluetooth-вещание» - обновление вещания Bluetooth.
«Время на замке» - замок привязан по времени где он был активирован, его можно поменять.
«Загрузка данных» - загрузка данных из замка на сервер.
«Импор из других замков» - импортирование действующих ключей, кодов, карт из другого замка ( без отпечатков пальцев ).
«Обновление прошивки» - можно обновить в ручную для более коректной работы замка с приложением.
Интреграция замка с «Amazon Alexa» и «Google Home».
«Статус номера» - можно менять на «свободен» или «занят».
«Уведомление об открытии» - после включения функции при открытии двери администратор получит уведомление ( функци работает только с WiFi шлюзом ).
«Обслуживение» - платная функция приложения.
Кнопка «Удалить» - сброс замка до заводских настроек, для удаления нужно подтвердить удаление и ввести пароль от аккаунта TTLock.
С более подробной инструкций к приложению TTLock, вы можете ознакомиться у нас на сайте.
